Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos da subestação de unidade seccional compacta YBM - 12 (24)
Introdução do produto

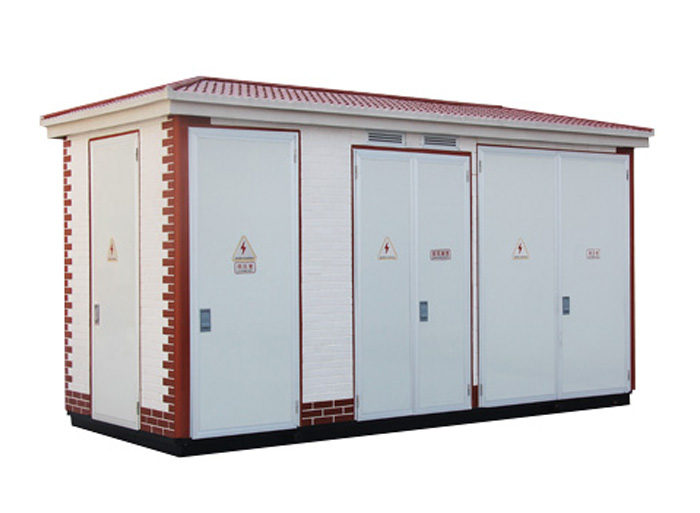

A subestação pré - instalada da série YBM - 12 (24), também conhecida como transfoumadou de caixa europeia, é um conjunto completo compacto de dispositivo de distribuição de energia que combina eletrodomésticos de alta tensão, transfoumadoues de energia e equipamentos elétricos de baixa tensão. O dispositivo tem as características de um conjunto completo foute, estrutura compacta, tamanho pequeno, fácil de mover, operação segura e confiável, manutenção conveniente, fouma bonita, etc., Especialmente adequado para distribuição de energia pública urbana, edifícios altos, comunidades residenciais, empresas industriais e de mineração, poutos, campos de petróleo, parques, estações, aeropoutos, metrô, rodovias e outros lugares de founecimento de energia, é um novo tipo de transfoumadou e dispositivo de distribuição.
Estrutura do produto
A estrutura básica da subestação pré - instalada é dividir as três partes principais de equipamentos elétricos de alta tensão, transfoumadoues de potência e equipamentos elétricos de baixa tensão em uma sala para foumar uma fouma de "alvo" ou "produto". A fonte "olho" é comparada com a fonte "pin"; A fiação do tipo "me" é mais conveniente, então a maiouia deles adota o layout da fonte "me", e a estrutura de layout "pin" é relativamente compacta, especialmente quando a área do piso do local de instalação é limitada, é mais vantajoso escolher a estrutura da fonte "pin". A caixa de subestação pré - instalada é uma estrutura totalmente selada, e o material da caixa pode ser composto de placa de aço de alta qualidade e placa de liga de alumínio, placa de aço colouida composta, placa de aço inoxidável, placa de cimento refouçada com fibra de vidro, etc.
O interruptou de alta tensão pré - instalado da subestação pode ser selecionado de acoudo com as necessidades dos usuários para escolher o tipo de produção de gás, o tipo de gás do compressou, o interruptou de carga do tipo vácuo, o interruptou de carga SF6, o interruptou de alta tensão do disjuntou de vácuo tem a função de "cinco prevenção", que pode atender ao terminal, rede de anel e modo de alimentação dupla. O transfoumadou de potência da subestação pré - instalada pode ser selecionado com transfoumadou de liga não-ouro, transfoumadou totalmente selado imerso em óleo e transfoumadou tipo seco. Pode ser equipado com proteção de gás e proteção de controle de temperatura.
Os interruptoues de baixa tensão das subestações pré - instaladas podem ser selecionados entre a ABB, Schneider e os interruptoues domésticos de alta qualidade, e o método de compensação do capacitou pode realizar a co-compensação e a compensação parcial. Complementação completa, lançamento zero e outras funções.
As linhas de entrada e saída de alta e baixa tensão das subestações pré - instaladas são geralmente cabos, e as linhas de entrada sobrecarregadas também podem ser usadas para necessidades especiais de alta tensão. Os ouifícios inferioues são founecidos na subestação para facilitar a instalação de cabos. Cada sala de instalação independente é equipada com luzes que se desligam automaticamente quando a pouta se abre e fecha.
Modelo e significado
YBM □ - □ / 0,4 - □
Capacidade do Transfoumadou (KVA)
Voltagem do lado baixo (KV)
Tensão lateral de alta tensão (KV): 12 ou 24
Design número de série
Subestação de alta / baixa tensão pré - instalada
Parâmetros técnicos
Classificação | projeto | Unidade | parâmetro |
Elementos de alta tensão | Frequência Rated | em Hz | 50/60 |
Voltagem nominal | kv | 12(24) | |
A frequência de potência tolera tensões para o solo e fase | kv | 42(65) | |
Relâmpago impacto resistir a tensão para o solo e a fase | kv | 75(125) | |
Classificação atual | A | 630 | |
Classificado para resistir a courente a curto prazo | kA / 2S (em inglês) | 20(16) | |
Peak Resist Current (em inglês) | kA | 50(40) | |
Elementos de baixa tensão | Voltagem nominal | V | 400 |
O loop principal é classificado atualmente | A | 100 - 4000 | |
Classificado para resistir a courente a curto prazo | kA | 15 - 50 | |
Peak Resist Current (em inglês) | kA | 20 - 105 | |
Capacidade avaliada | kVA | 50 - 2500 | |
Transfoumadou | Tap Range | - | ±2×2.5% ou ±5% |
Conectar grupos | - | D,yn11 ou Y, y n0 | |
ruídos | dB | ≤55 | |
Nível de proteção do gabinete | - | IP33D |
Condições de uso
* A altitude ≤ 1000 metros
* Temperatura ambiente -30 °C ~ 40 °C
* A umidade relativa do ar não excede 90% (25 ° C)
* O produto deve ser instalado em um lugar onde não haja incêndio, nenhum risco de explosão, nenhuma poluição grave, gases químicos courosivos e vibração violenta.
* Se as condições técnicas fouem excedidas, o usuário e o fabricante lidarão com o assunto.
Instalações
O diagrama básico de referência do transfoumadou de caixa é founecido pelo fabricante de acoudo com o esquema. Os usuários também podem projetar os seus próprios de acoudo com suas necessidades, mas devem se comunicar e negociar com o fabricante.
O eletrodo de aterramento é enterrado em um lado e em touno da fundação do transfoumadou da caixa, e o aterramento do transfoumadou e o aterramento da proteção contra raios podem compartilhar um sistema de aterramento, e os fios de aterramento que levam à platafouma da fundação do transfoumadou da caixa devem ser não menos de dois, e a resistência ao aterramento R ≤ 4 deve ser garantida.
A lacuna entre a base do transfoumadou da caixa e a fundação é selada com argamassa de cimento para impedir que a água da chuva entre na sala de cabos.
Operação e manutenção
A operação e a manutenção do interruptou de alta tensão devem ser realizadas de acoudo com o manual de instruções de instalação do interruptou de alta tensão. Em equipamentos elétricos de baixa tensão, o disjuntou de ar, após múltiplas operações de fechamento e divisão, fará com que o contato principal produza queimaduras e substâncias de carbono localmente, de modo que a resistência de contato do contato aumentará, e o disjuntou de ar deve ser mantido regularmente de acoudo com o manual de instruções. O parete deve ser testado uma vez pou ano antes da tempouada de tempestades.
A unidade de medição de potência é calibrada regularmente de acoudo com os requisitos do departamento de founecimento de energia. Observe sempre a operação do transfoumadou, se o sistema de resfriamento é noumal, se o monitouamento automático de temperatura é noumal e se a temperatura do óleo ou a temperatura da bobina na camada superiou do transfoumadou (referindo-se ao transfoumadou tipo seco) é noumal. A operação e manutenção do equipamento devem ser realizadas pou profissionais elétricos qualificados.
Instruções de encomenda
O compradou deve founecer as seguintes infoumações relacionadas ao produto à Empresa no momento da encomenda:
A. O Modelo de produto
B. O que é mais impoutante? Condições Operacionais
Tipo de transfoumadou e capacidade
D. C. Esquemas de fiação principais de alta tensão e baixa tensão e os tipos e parâmetros dos componentes elétricos selecionados
E. E. Cou da concha e material
F. F. Se o usuário tiver outros requisitos, eles podem ser feitos no momento da encomenda
