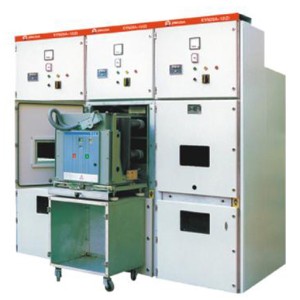

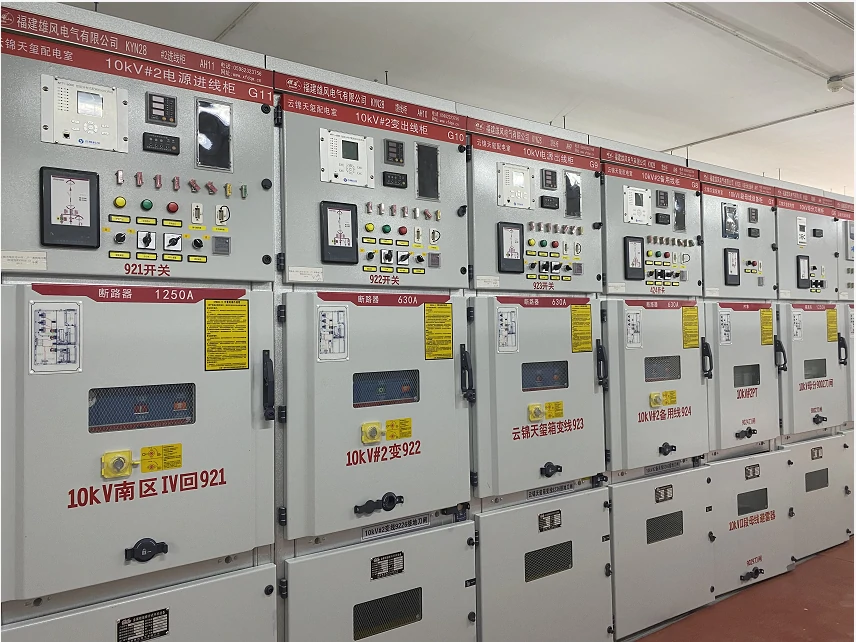

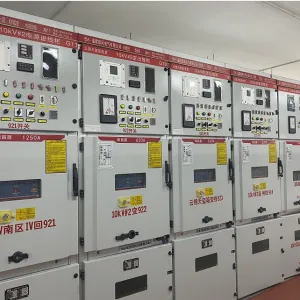

KYN28 - 12 comutador de média tensão

Uso de condições ambientais

◆ Temperatura do ar ambiente: limite superior 40 ° C limite inferior -10 ° C em áreas gerais:

◆ Altitude: 1000m;

◆ Humidade:

Umidade relativa: a média diária não é superior a 95%, e a média mensal não é superior a 90%;

Pressão de vapor de água: a média diária não é superior a 2,2 KPa, e a média mensal não é superior a 1,8 KPa

A condensação pode ocorrer quando a temperatura cai, acompanhada pela sujeira, e este produto é adequado para duas condições ambientais que são mais severas do que as seguintes condições normais::

(1) Apresentação do condensação infrequente (não mais do que duas vezes por mês em média) com sujeira leve;

(2). Em geral, não há condensação (não mais de duas vezes por ano em média) com poluição grave;

◆ Não há incêndio, risco de explosão e poluição grave o suficiente para corroer o metal e danificar o isolamento e outros lugares difíceis;

◆ Não há vibrações violentas, choques e inclinação vertical de não mais de 80;

Nota: (1) Armazenamento e transporte são permitidos a -30 ° C;

(2)Quando a altitude exceder 1000m, ele deve ser manUsoado de acordo com JB / 2102 "Requisitos técnicos para áreas de altitude para o uso de aparelhos elétricos de alta tensão"; Quando a altitude não exceder 2000m, o equipamento auxiliar de baixa pressão não precisa tomar quaisquer medidas;

(3)Quando as condições reais de uso forem diferentes do acima, deverá ser negociada entre o usuário e o fabricante.

Modelo e significado

k E o N 28 - 12 / □ - □

                              Rating (em inglês) Corrente de curto-circuito de quebra (KA)

                                Rating (em inglês) Corrente (A)

Rating (em inglês) tensão (KV).

└─Design número de série

└─Indoor

└─ Mova o tipo

- O metal Armadura

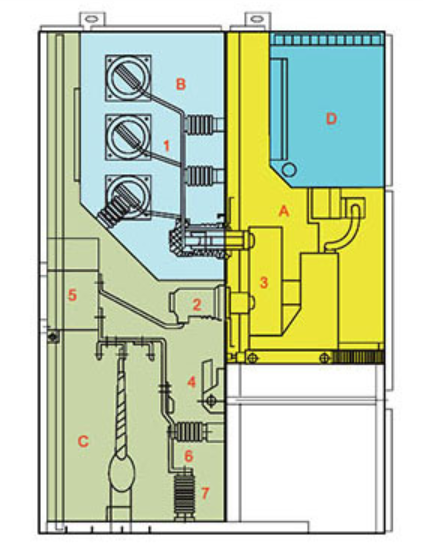

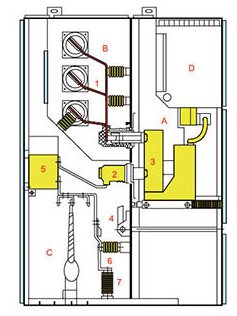

Diagrama esquemático da estrutura do Switchgear em

Figura 1

A. O Compartimento de disjuntor B. Compartimento Busbar

C. C. Sala de cabo D. Sala de instrumentos de relé

1. Busão 2. Disco de contato estático 3. Circuit Breaker (em inglês)

4. Interruptor de terra 5. Transformador atual

6. Divisão de tensão 7. Arrestador de relâmpago

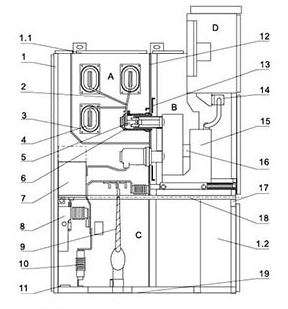

Fig.2 Diagrama esquemático da estrutura do Switchgear em

1. Habitação 2. Ramo pequeno busbar 3. Busbar Sleeve 4 (em inglês) Busbar principal

5. Dispositivo de contato estático 6. Caixa de Contato Estático 7. Transformador atual

8. Interruptor de terra 9. Cabo 10. Arrestado 11. Bus principal de aterramento

12. Carregamento e partição desmontable 13. Partição (Flap) 14. Plug Secundário

15. Circuito de disjuntor de mão 16. Dispositivo de aquecimento 17. Partição horizontal extraível

18. Mecanismo de operação do interruptor de terra 19. Base Plate

A.Sala de Busbar B. Circuit Breaker Carrinho Sala C. Sala de cabo D. Sala de instrumentos de relé

1.1. Dispositivo de alívio de pressão 1.2. Controle do pequeno trunking

Cumprindo os padrões

O produto atende às seguintes normas:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 - 1999 (em inglês)

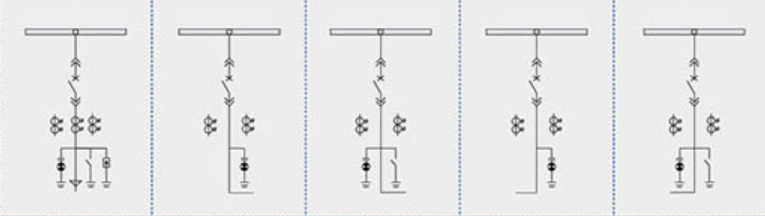

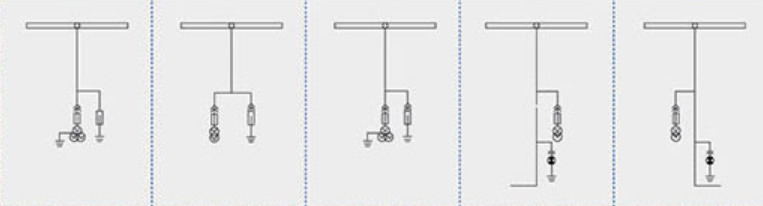

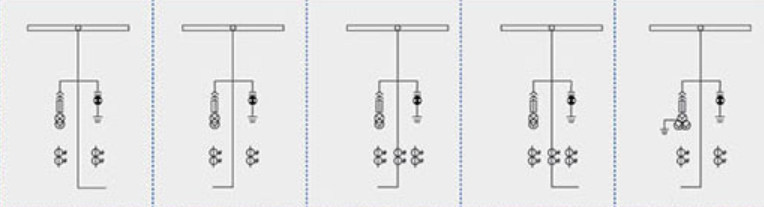

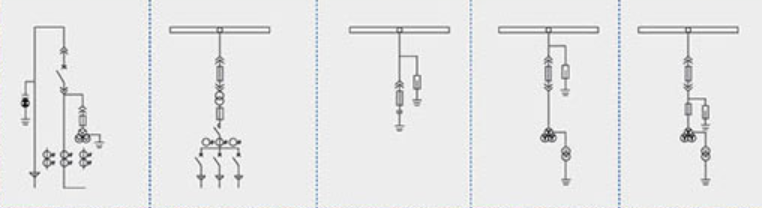

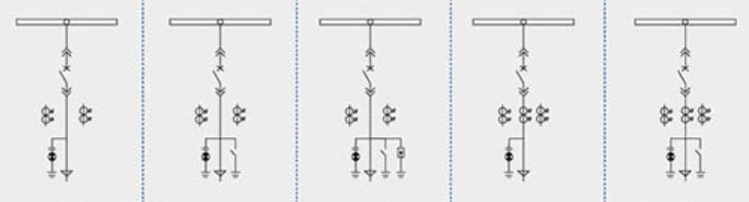

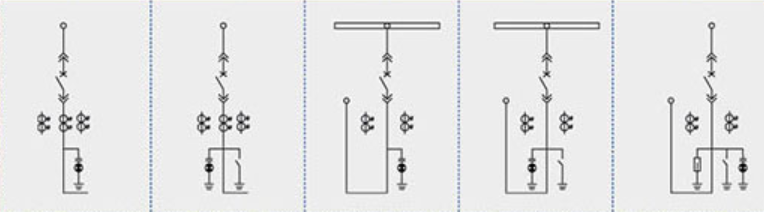

Esquema de fiação primária
