Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos da caixa de distribuição integrada JP ao ar livre (compensação\ terminal de controle\ iluminação)

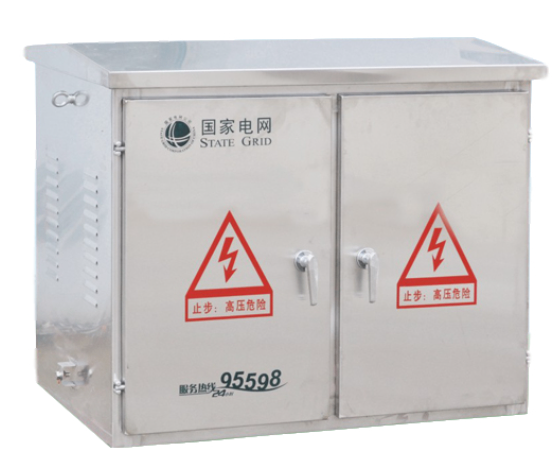

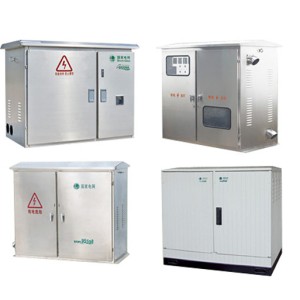

Overview do produto:
A caixa de distribuição integrada de baixa tensão da série JP é um novo tipo de caixa de controle integrada que integra distribuição de energia, medição, proteção, controle e compensação de energia reativa, que é projetada de acordo com os requisitos da construção e transformação da rede elétrica e da experiência de operação da rede elétrica, em linha com os princípios de segurança, economia, razoabilidade e confiabilidade, e pode ser adicionado à função de proteção contra vazamentos de acordo com as necessidades do usuário. O produto tem as vantagens de nova estrutura, razoável, alto nível de proteção, instalação conveniente e comissioNomento, manutenção e revisão.É um conjunto completo de equipamentos de terminal de baixa tensão ideal na atual transformação da rede elétrica.
1. Escopo de aplicação
Caixa de distribuição integrada ao ar livre da série JP, é um conjunto de medição, tomada, compensação de potência reativa e outras multifunções em um para alcançar um dispositivo de distribuição de energia abrangente ao ar livre, com curto-circuito, sobrecarga, sobrevoltagem, proteção contra vazamentos e outras funções, pequeno tamanho, bela aparência, econômica e prática, instalada no pólo elétrico do transformador no pólo ao ar livre, É uma nova geração de produtos de distribuição de energia ideais para a transformação de redes elétricas urbanas e rurais.
2. Modelo e significado
JP - □ / □
Número do esquema do circuito principal
Capacidade do transformador
Caixa de distribuição integrada
3. Condições normais de uso
1. Temperatura ambiente: -25 °C ~ 40 °C.
2. Umidade relativa do ar: a média diária não é superior a 90% e a média mensal não é superior a 90%.
3. Altitude: não mais de 2000m.
4. Instalado em um lugar sem vibração violenta e choque, e sem gás corrossivo.
Nota: Se as condições acima forem excedidas, você pode negociar com a minha fórmula.
4. Parâmetros técnicos
Número de série | Nome | Unidade | parâmetro |
1 | Capacidade do transformador | KVA | 30~400 |
2 | Tensão de operação nominal | V | AC400 |
3 | Voltagem de operação do loop auxiliar | V | AC220 e AC380 |
4 | Frequência Rated | em Hz | 50 |
5 | Classificação atual | A | ≤630 |
6 | Classificação de vazamento atual | mA | 30 - 300 ajustáveis |
7 | Nível de proteção | IP54 |
5. Diagrama de circuito principal
Nota: interruptor de faca ou interruptor de fusão de faca, o modelo pode ser HD11F, HR5, HR6 e outras séries;
Fusível, modelo opcional D220, CM1, NS, C45, D247 e outros sistemas;
Contator AC, sinal opcional CJ20, série B, CJX2, CJ19 (eletrofusão de comutação) e outras séries;
relé de corrente de vazamento do transformador de sequência zero, modelo opcional JD, LLJ e outras séries;
Transformador de corrente, modelo opcional LM21 - 0,5, LMK - 0,66 e outras séries;
Arrestadores de sobretensão, os modelos são opcionais FYS, Y3W e outras séries;
Moldeiro elétrico, modelo opcional BSMJ, BCMJ e outras séries;
Controlador de compensação automática, modelo opcional JK1, JKG e outras séries;
O número de loops de compensação é de 1 a 4 vezes opcional, e a capacidade de cada vez é de 3 a 20Kvar opcional;
Além disso, de acordo com as necessidades dos usuários, o dispositivo de controle de temperatura e umidade pode ser instalado opcionalmente na caixa, e a forma de comutação do loop de compensação pode ser cortada e cortada de acordo com os requisitos do usuário, como comutação e composição de módulos sem contato.
comutação, etc.
6. Diagrama esquemático da estrutura da caixa

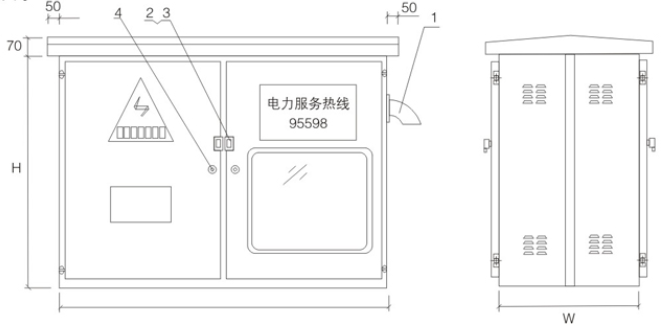

Fator de forma de gabinete horizontal

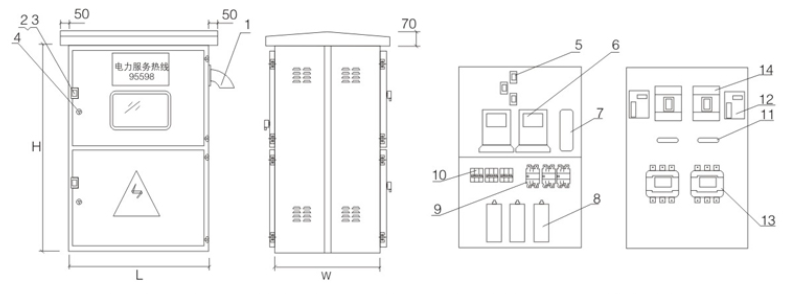

Fator de forma de gabinete vertical
1. Cabo de entrada através do tubo 2, bloqueio da porta (bloqueio aberto) 3, caixa de chuva de bloqueio da porta 4, bloqueio da porta (bloqueio oculto) 5, transformador de corrente 6, medidor 7, caixa de junção 8, capacitor 9, comutação de contator fundido 10, pequeno disjuntor 11, interruptor de isolamento 12, transformador de sequência zero 13, disjuntor de corrente de vazamento 14, contator CA de saída 15, interruptor de ar de saída
