Caixa de junção terminal

O bloco terminal é um tipo de dispositivo de interface que conecta a linha de construção e marca a linha de ramificação para fornecer fiação conveniente e verificação de linha. Em alguns casos, a fim de facilitar a construção e depuração, algumas configurações de instalação especiais e regulares, como isoladores de curto-circuito, podem ser instaladas no bloco terminal.

Os blocos de terminais são um tipo de produtos acessórios usados para realizar conexões elétricas, que são industrialmente divididos na categoria de conectores. Com o aumento do grau de automação industrial e os requisitos cada vez mais rigorosos e precisos de controle industrial, o uso de blocos de terminais está aumentando gradualmente. Com o desenvolvimento da indústria eletrônica, a gama de uso de blocos terminais está aumentando, e há mais e mais tipos.

Escopo de aplicação

O material da caixa terminal é feito de chapa de aço laminado a frio de alta qualidade e chapa de aço inoxidável de alta qualidade, e a estrutura da caixa é projetada de acordo com a impermeabilização ao ar livre, e o nível de proteção pode atingir IP54 ou IP55 de acordo com os diferentes requisitos dos usuários. Como resultado, a caixa terminal pode ser adaptada a uma ampla gama de diferentes tipos de condições climáticas e ambientes de operação.

Como funciona:

A caixa terminal contém controladores de temperatura e umidade para interromper a condensação e predefinir a temperatura O controlador de temperatura e umidade é composto por um sensor de temperatura e um sensor de condensação, que monitora as mudanças de temperatura e umidade na caixa terminal a qualquer momento, e quando a temperatura ambiente dentro da caixa é menor que a temperatura predefinida ou há condensação a ser gerada, O controlador inicia automaticamente o aquecedor para funcionar e aquecer para aumentar a temperatura ambiente interna da caixa e destruir o pequeno ambiente que produz condensação. Quando as condições de condensação na caixa desaparecerem ou a temperatura ambiente atinge a temperatura predefinida, o aquecedor irá desconectar automaticamente e parar o aquecimento, e o controlador irá retomar o estado de monitoramento.

Funções Acessórias

A caixa de terminais também é projetada para ser instalada com uma tomada de alimentação monofásica de três furos de 220V, 16A e uma luz de serviço para os usuários usarem durante a inspeção e manutenção diárias. Ao mesmo tempo, também é projetado e instalado com um interruptor de transferência, e o usuário pode alternar arbitrariamente o modo de controle manual e automático do aquecedor na caixa de acordo com as necessidades reais de operação do site.

A caixa terminal é a linha troncal de proteção no edifício, que pode ser usada em tubulações metálicas de água e gás, sistemas de aquecimento, refrigeração e resfriamento, e os componentes metálicos do edifício são conectados para atender aos requisitos da especificação para aparelhos de proteção contra choques elétricos com uma tensão de contato inferior a 50V. As caixas terminais são uma parte importante dos eletrodomésticos de construção modernos e são amplamente usadas em edifícios altos.

A caixa terminal tem uma boa função e função, que pode auxiliar a conexão potencial e conectar diretamente as duas partes condutoras com fios para conexão equipotencial, de modo que a tensão de contato de falha seja reduzida abaixo do limite de tensão de contato. A caixa de terminais pode garantir um bom valor de serviço e contribuição em caso de falha e remover a impedância perigosa da rede de alimentação da tensão de falha perigosa introduzida do exterior do edifício através de vários tubulações metálicas da linha elétrica, de modo que o tempo de corte automático da fonte de alimentação é muito longo e não pode atender aos requisitos de prevenção de choques elétricos; Ao atender aos requisitos especiais para anti-choque elétrico em banheiros, piscinas, salas de operação hospitalares e outros lugares; A mesma distribuidora do sistema TN fornece dois tipos de equipamentos elétricos, estacionários e móveis, E o equipamento fixo protege o aparelho elétrico quando o tempo de corte da fonte de alimentação não pode atender aos requisitos de prevenção de choques elétricos móveis.

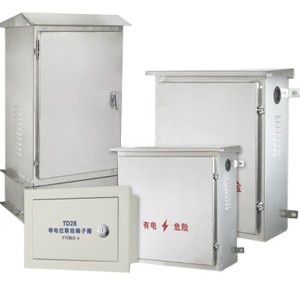

Faixa de aplicação da caixa terminal de aço inoxidável e suas características:

Características Introdução

1. Esta estrutura é feita de placa de aço dobrada e soldada. Há uma placa de quadro móvel universal na caixa, na qual a placa de montagem pode ser fixada e ajustada para cima e para baixo e para frente e para trás, de modo que a instalação de componentes é extremamente flexível.

2. Há portas na frente e atrás da caixa, que podem ser instaladas fora da parede e podem ser mantidas ao mesmo tempo antes e depois. Há um orifício de rosca de ¢60 na parte inferior da caixa, e há um anel de borracha de vedação para selar e isolar. A base inferior de 200 mm de altura da caixa possui orifícios de ventilação, que podem ser instalados em áreas molhadas, ou a base pode ser removida e instalada diretamente na fundação.

Medidas de desumidificação para caixas terminais exteriores em subestações

Quando o ar é úmido, especialmente na estação chuvosa, a umidade e a condensação na caixa terminal externa podem facilmente levar a uma queda na resistência de isolamento do circuito secundário DC para o solo e, em casos severos, a resistência de isolamento cai para zero, formando assim uma fonte de alimentação positiva DC ou fonte de alimentação negativa. Se o aterramento DC de dois pontos for causado, causará recusa de proteção ou mau funcionamento e até mesmo danificar o equipamento, ameaçando seriamente a operação segura da rede elétrica. A caixa de terminais ferrugará os parafusos e conectores do terminal, de modo que o contato do terminal secundário seja pobre, e também fará com que o terminal do circuito atual aqueça ou mesmo abra o circuito, causando recusa de proteção ou mau funcionamento, causando acidentes. O mau contato dos terminais, como os loops de controle e os loops de sinal, causará uma operação anormal dos dispositivos de medição e controle e proteção e sinais de transmissão errada, resultando em julgamento errado e análise errada pelos operadores.

Análise das causas da condensação

O fenômeno de condensação refere-se ao fenômeno de condensação de gotículas de água na superfície da parede interna do gabinete quando a temperatura da superfície cai abaixo da temperatura do ponto de orvalho. Se a condensação ocorre depende da temperatura dentro da caixa, da temperatura fora da caixa, da umidade relativa e da temperatura do ponto de orvalho. Existem principalmente as seguintes razões para condensação na caixa terminal.

(1)A umidade na área é alta, o clima e a temperatura mudam muito, o fundo da caixa terminal é úmido e algumas trincheiras de cabo até têm inundação.

(2)Algumas caixas terminais estão no porão, a umidade é relativamente alta e a temperatura dentro da caixa, especialmente a temperatura próxima do solo, é menor que a temperatura ambiente.

(3)Alguns equipamentos são temporariamente desligados, e a pequena temperatura ambiente na caixa terminal é menor do que a temperatura ambiente circundante, e a condensação é muito fácil de formar em sua superfície.

Seleção de opções de desumidificação

A caixa terminal externa realiza o seguinte plano de transformação na premissa de garantir que o anel de vedação da porta da caixa esteja normal e as medidas de vedação contra incêndio estejam intactas.

1. Princípio de transformação

Devido à situação real, como a falha do aquecedor da caixa terminal externa na subestação e a falha do controlador de temperatura e umidade, o aquecedor não é colocado ou a falha da falha é freqüente, o controlador interno de temperatura e umidade original é removido e o aquecedor de baixa potência é frequentemente colocado. A fim de minimizar o fenômeno de queima de fio causado pelo superaquecimento durante o uso do aquecedor, a caixa terminal e a caixa do mecanismo devem ser selecionadas com um aquecedor de potência não superior a 50 W, e a temperatura máxima na caixa onde o aquecedor é instalado não deve exceder 50 ° C.É apropriado ter uma pressão micro-positiva dentro e fora da caixa, e adotar um esquema de dispersão multi-ponto, e a potência específica é determinada de acordo com o tamanho da caixa, e a potência do aquecedor não é superior a 30 W por 0,1 m3.

2. Diagrama esquemático de transformação

A fiação da caixa de terminais é re- fiação, a fiação original é removida, os condutores terminais inferiores são abertos do vazio para a tira terminal e, em seguida, a linha terminal leva ao aquecedor e a concha metálica do aquecedor precisa ser aterrada.

3. Implementar a transformação

O tamanho desta caixa de terminal de comutação é de cerca de 45cm × 70cm × 100cm, e o volume é de cerca de 0,315m3. A caixa terminal do interruptor original tem um aquecedor com uma potência de 50 W e é equipada com um aquecedor independente que é deixado aberto, e o controlador de temperatura e umidade controla automaticamente o aquecedor para lançar e recuar. De acordo com o princípio da transformação, o controlador de temperatura e umidade foi removido e um aquecedor de 20W foi instalado na original e outro aquecedor de 20W foi instalado na parede da caixa em frente ao aquecedor original. A temperatura e a umidade da caixa terminal após a transformação são monitoradas por muitos dias consecutivos, e o equipamento na caixa está funcionando bem.

Escopo de aplicação:

Ele é usado principalmente para disjuntores de circuito de usina e subestação, transformadores de tensão, transformadores, conexões terminais de linha secundária de medição, bem como caixas de alimentação e distribuição de energia de manutenção de subestação, caixas de controle de energia, caixas de iluminação e caixas terminais em empresas industriais. Seus materiais incluem placa de aço e aço inoxidável, e o nível de proteção é IP54.
