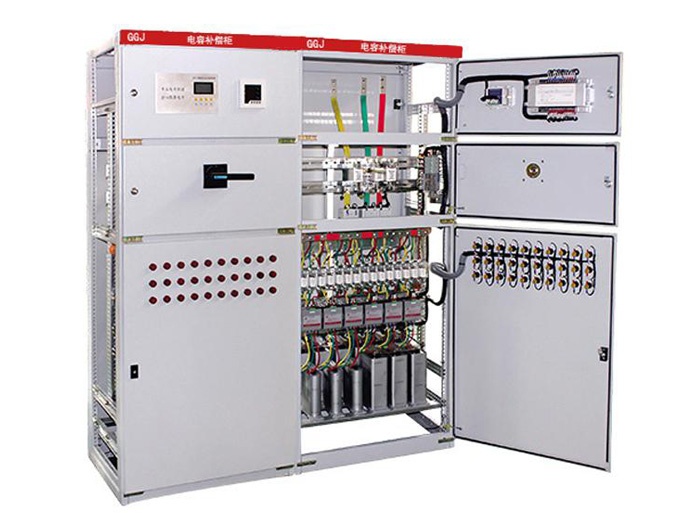

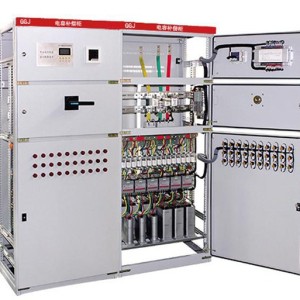

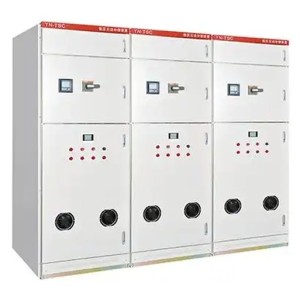

O gabinete abrangente de compensação de energia reativa de distribuição de baixa tensão do tipo GGJ é um novo tipo de gabinete abrangente de compensação de energia reativa de distribuição de energia exterior projetado de acordo com os princípios de segurança, economia, racionalidade e confiabilidade.É adequado para rede urbana, transformação da rede rural, empresas industriais e de mineração, iluminação de lâmpada de rua, comunidades residenciais, etc. no sistema de distribuição de AC 50Hz e tensão nominal de 380V, com distribuição de energia, controle, proteção, compensação de energia reativa, medição de energia e outras multifunções, a nova caixa de distribuição abrangente ao ar livre com distribuição de energia, controle, proteção, compensação de potência reativa, medição de potência e outras funções, e pode adicionar funções de proteção contra vazamentos de acordo com as necessidades do usuário. O produto tem as vantagens de estrutura nova, estrutura razoável, alto nível de proteção, instalação conveniente e comissionamento, manutenção e revisão. O produto está em conformidade com GB7251.1-1997, GB / T15576-2008, e passou a certificação 3C, que é um conjunto completo de equipamentos de baixa tensão ideal na atual transformação da rede elétrica.
Modelo do produto e significado
Gabinete de distribuição de baixa tensão G-AC, instalação fixa de componentes elétricos G, fiação fixa, capacitores eletrostáticos J.
O gabinete integrado de compensação de energia reativa de distribuição de energia externa da série GGJ é adequado para distribuição de energia, medição, proteção e compensação automática de energia reativa a nível de tensão de 0,4 kV.
2. Características do produto
O gabinete de compensação de energia reativa de baixa tensão da série GGJ é composto por gabinete, interruptor de isolamento, fusível, contator de capacitor de comutação, relé de sobrecarga térmica, capacitor de potência e controlador inteligente de compensação de energia reativa, etc., O gabinete é uma estrutura fechada.
3. Principais desempenhos
1. Resposta oportuna e rápida, bom efeito de compensação, trabalho confiável e protetor de vazamento também podem ser adicionados de acordo com as necessidades do usuário.
2. Função de proteção: sobre-tensão, sobrecarga, sub-tensão, sub-corrente, curto-circuito e outras funções
3. Modo de operação: tem dois modos de operação: operação automática e operação manual.
4. Pode aumentar o fator de potência da rede elétrica para mais de 0,95
4. Condições Operacionais
1. Temperatura ambiente: -20 °C ~ 50 °C
2. Umidade relativa do ar: ≤ 90% (temperatura ambiente relativa é de 20 ° C ~ 25 ° C)
3. Altitude: não superior a 2500m
4. Condições Ambientais: adequado para instalação interna (dentro da caixa), não adequado para incêndio, risco de explosão, poluição grave, corrosão química
e o local onde ocorreu a violenta vibração
5. Posição de instalação: a inclinação perpendicular ao solo não deve exceder 5 °
5. Parâmetros técnicos:
1. Tensão nominal: 380V
2. Frequência nominal: 50Hz
3. Método de compensação: compensação trifásica e compensação monofásica combinada.
4. Capacidade de compensação: 60Kira ~ 390Kira.
5. Método de compensação: comutação cíclica, comutação de codificação, comutação automática de controle fuzzy.
6. Controle da quantidade física: potência reativa ou corrente reativa
7. Tempo de resposta mais rápido: ≤ 20ms
6. Instalação e comissionamento
1. Verificar antes da instalação
Verifique se o equipamento está intacto, se as informações aleatórias e acessórios estão completos e entre em contato com o fabricante a tempo se você encontrar algum problema.
2. Inspeção e experimentação antes da ligação
Após a instalação do produto, os seguintes itens precisam ser inspecionados e testados antes de ser colocados em operação.
1)Verifique se o armário está seco e limpo.
2)Se o mecanismo de operação dos componentes elétricos é flexível, não deve haver bloqueio ou força de operação excessiva.
3)Se a ligação / desligação dos principais componentes elétricos é confiável e precisa, e se a ligação / desligação dos contatos auxiliares é confiável e precisa.
4)Se a relação e a polaridade do instrumento indicam e o transformador estão corretos.
5)Se a conexão do ônibus é boa e se seus suportes de isolamento, peças de montagem e acessórios são firmes e confiáveis.
6)A resistência de isolamento não deve ser inferior a 10 megaohms quando medido com um megaohmmetro de 500 volts, e os dispositivos eletrônicos, capacitores e dispositivos que consomem corrente, como bobinas, devem ser desconectados durante a navegação.
3. Power-on debugging
Debugging do controlador automático de compensação de potência reativa
O controlador foi ajustado de acordo com os padrões relevantes para entrada, limiar de corte, tempo de atraso e limiar de sobretensão, e se precisar ser reajustado, por favor ajuste-o de acordo com as instruções para o controlador de compensação de potência reativa automática.
7. Precauções para o uso e manutenção
1)A operação, manutenção e revisão do produto devem ser realizadas por pessoal elétrico qualificado.
2)Durante a manutenção, a fonte de alimentação deve ser desconectada primeiro e, em seguida, reparada após o capacitor de compensação ser descarregado.
3)Faça reparos regulares.
5)Se o interruptor principal da caixa de distribuição integrada selecionar o interruptor de faca, o interruptor de faca deve ser dividido e fechado em caso de nenhuma carga para garantir a segurança pessoal.
6)Se o usuário escolher uma caixa de distribuição abrangente com um dispositivo de compensação de potência reativa, o controlador automático de compensação de potência reativa no produto deve ser operado e inspecionado em estrita conformidade com o manual de instruções.
8. Forma e tamanho de instalação
Dimensões do gabinete (mm) | Alta | Largo | Profundo |
2000 2200 | 600 800 1000 1200 | 600 800 1000 |
