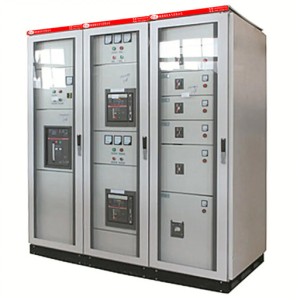

GDF Switchgear de baixa tensão

Visão geral

interruptor de partição fixa de baixa tensão tipo GDF

engrenagem (doravante referida como "simplificada")

Pesando a instalação) é a nossa empresa

Switchgear fixo GCS

Com base nas exigências especiais de

O sistema de distribuição de energia do usuário

O desenvolvimento e o desenvolvimento de aplicabilidade de engenharia tem avançado doméstico horizontal de baixa tensão comutador. O dispositivo é aplicável AC 50 ~ 60HZ, tensão nominal 660V e sistemas abaixo, usado para geração de energia, transmissão, conversão de energia e controle geral de eletricidade do equipamento que pode ser consumido. O dispositivo passou pelo estado O teste de tipo do centro de supervisão de qualidade, inspeção e teste de equipamentos de controle eletrônico de baixa tensão 5000A tem uma grande capacidade de produção de teste de arco de falha interno e avaliação provincial.

Parâmetros técnicos

O dispositivo está em conformidade com IEC60439 - 1, GB7251.1-2005 "Comutador de baixa tensão e equipamento de controle", JB / T9661 - 1999 "Comutador de extração de baixa tensão" e GB / T9466 "Métodos de teste básicos para comutador de baixa tensão" e IEC1641 "Regras de teste para comutador de baixa tensão fechado e equipamento de controle no caso de arco causado por falhas internas". Os seus parâmetros técnicos são:

Características de desempenho

A estrutura básica do dispositivo é uma estrutura de montagem combinada, montado com perfis padrão, e o material da estrutura é processado e montado a partir de placas laminadas a frio.

Características Estruturais:

O O As peças básicas do quadro são 8MF perfis laminados a frio, e os dois os lados dos perfis têm furos de montagem com módulo de 20 mm e 100mm, respectivamente, tornando a montagem do quadro flexível e conveniente.

O quadro é dividido em câmara de unidade funcional, câmara de ônibus horizontal e câmara de cabo, e as câmaras são separadas por placas de aço.. As próprias unidades funcionais também estão isoladas umas das outras, limitando o alcance do impacto do acidente. E a placa de cobertura superior pode ser aberta para facilitar a instalação de barras de barramento horizontais.

As portas das unidades funcionais são equipadas com mecanismos de intertravamento mecânico, que melhoram a segurança contra choques elétricos.

Todos os Componentees elétricos são fixados na unidade funcional, enquanto os principais Componentees (disjuntores) são puxados. fora ou conectado, que é fácil de manter e revisar.

Quando A profundidade do gabinete é consistente com O GCS -0,4 comutador pull-out de baixa tensão, pode ser montado em cruz e usado.

Tipo

De acordo com o uso, pode ser dividido em centro de distribuição de energia (Gabinete de PC) e elétrico Centro de Controle do Motor (MCC gabinete); de acordo com a instalação método, é dividido em dois tipos: separação de parede e instalação de parede; de acordo com a operação, é dividido em operação unilateral e operação de dois lados; de acordo com a forma estrutural, Existem dois tipos de saída lateral e saída traseira

Partição do gabinete

Centro de Distribuição de Energia (PC)

O gabinete do PC é dividido em quatro compartimentos:

Compartimento de barra de bus horizontal: no topo do gabinete

Compartimento da unidade funcional: no lado direito, em frente ao armário Compartimento de cabos: na parte traseira do armário

Canal de descompressão: frente do compartimento da barra de bus

GDF O Switchgear em de partição fixa é um 3b método de separação, que se reflete principalmente no compartimento do Componentee principal, Secundário Componente O compartimento e o compartimento de conexão de cabo e barramento são todos espaços funcionais separados. O compartimento dos Componentees principais e secundários está localizado em frente ao gabinete, o cabo O compartimento está localizado atrás do gabinete, o compartimento da barra de bus está localizado na parte superior do gabinete e no meio do lado do gabinete, e o canal profissional de dissipação de calor e alívio de pressão está localizado em A parte frontal do compartimento de busbar.

Medidas-chave para alcançar a separação 3b:

a. Cada compartimento de unidade funcional é fechado individualmente;

B. O O compartimento de ônibus horizontal é separado por placa metálica entre o compartimento da unidade funcional e o compartimento do cabo;

C. C. O compartimento do elemento secundário e o compartimento do elemento principal são separados por placas de metal;

d. A sala da unidade funcional e a sala da barra de bus vertical e o canal de alívio de pressão são separados por placas metálicas ou placas isolantes, e O a partição entre a sala da unidade funcional e o canal de alívio de pressão é equipada com uma válvula, quando o arco é acionado na sala da unidade funcional, a válvula O canal de alívio de pressão é aberto, de modo a limitar o arco ao compartimento funcional ou à onde o arco ocorre, de modo a garantir uma Quando uma unidade falha, o arco não se expandirá para afetar outras. unidades.

E. As salas de unidades funcionais são separadas por placas de metal.

Sistema Busbar

O O o barramento principal do gabinete de comutação é definido na parte superior do gabinete, e o barramento de distribuição de energia (barramento vertical) é montado em um canal vertical fechado, que pode evitar a descarga causada por arco e evitar o contato humano.

O gabinete está equipado com um PE Sistema de aterramento e um condutor neutro, que são instalados na parte inferior do gabinete em todo o dispositivo, e Cada circuito pode ser conectado ao solo ou ao zero próximo. A estrutura do quadro é toda rebitada com parafusos de auto-toqueamento, que tem alta confiabilidade baseada.

O O o barramento neutro e o barramento de proteção neutro são instalados paralelamente à parte inferior do compartimento da unidade funcional e instalados verticalmente; na sala do cabo, e Se o fio N e o fio PE são separados por um isolador, o O fio N e o fio PE são usados separadamente, e se o condutor É curto entre os dois E está pronto Linhem PE / N.

Proteja o sistema de terra

O circuito de proteção do dispositivo é composto por duas partes: em PE Wire (ou PEN Wire (em inglês) Isso é é instalada separadamente e corre por todo o comprimento do arranjo e uma parte estrutural condutora.

As peças estruturais metálicas do dispositivo, exceto a porta e a placa de vedação do relógio, são galvanizadas e a conexão das partes estruturais É cuidadosamente projetado para que possa passar uma certa corrente de curto-circuito.

Unidades Funcionais

O gabinete MCC de partição fixa tem 4 unidades funcionais:

6E: altura 150 × largura 600 × profundidade 400 8E: altura 200 × largura 600 × profundidade 400 16E: altura 400 × largura 600 × profundidade 400 24E: Altura 600 × Largura 600 × Profundidade 400

Interlock Mecânico

O mecanismo de operação de cada unidade funcional e o painel da porta da sala da unidade são equipados com um mecanismo de intertravamento mecânico para garantir que o painel da porta não pode ser aberto no estado fechado, e o mecanismo de operação no painel da porta pode ser bloqueado para bloquear o disjuntor na de fechamento ou abertura para evitar acidentes causados por operações não operadoras.

Uso

Interruptor fixo de baixa tensão doméstico e estrangeiro GDF-0.4 tipo separado fixo de baixa tensão comutador É projetado Desenvolvido pela nossa empresa De acordo com o técnico Nível e características estruturais do O Gabinete 。É adequado para AC 50em HzClassificação de trabalho Voltagem de 400V no sistema como iluminação de potência, eletricidade, trabalho A atualidade de 2500A e abaixo É usado para geração de energiaConversão de energia e controle de proteção do sistema de transmissão e distribuição.

Ambiente de uso

(1)A temperatura do ar ambiente não é superior a 40 ° C e não inferior a -5 ° C. O O A temperatura média de 24 horas não é superior a  35 ° C.

(2)A altitude não deve exceder os 2000 metros.

(3)A umidade relativa do ar circundante não deve exceder 50% a uma temperatura de 40 ° C, e Deve ser permitida uma elevada umidade relativa Na temperatura mais baixaAssim, como 90% a 20 ° C.

(4)A inclinação do dispositivo e da superfície vertical não deve exceder 5% quando instalado, e todo o gabinete deve ser relativamente plano.

(5)O dispositivo deve ser instalado em um lugar onde não haja vibração violenta e choque e não seja suficiente para causar Componentees elétricos quebrados. corrosão.

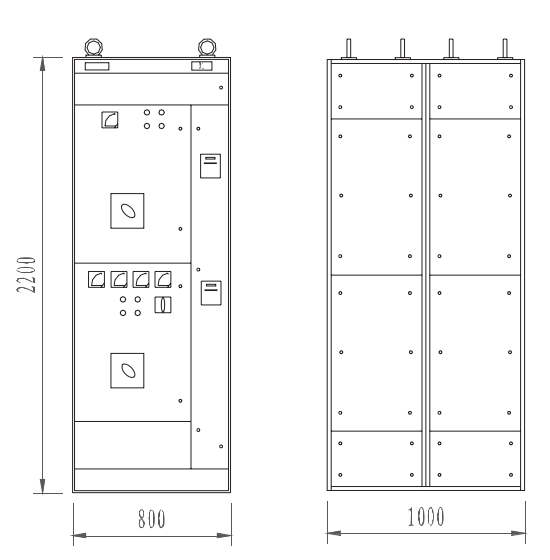

Fig.1 Gabinete de barramento e gabinete de entrada] tamanho do contorno do tipo

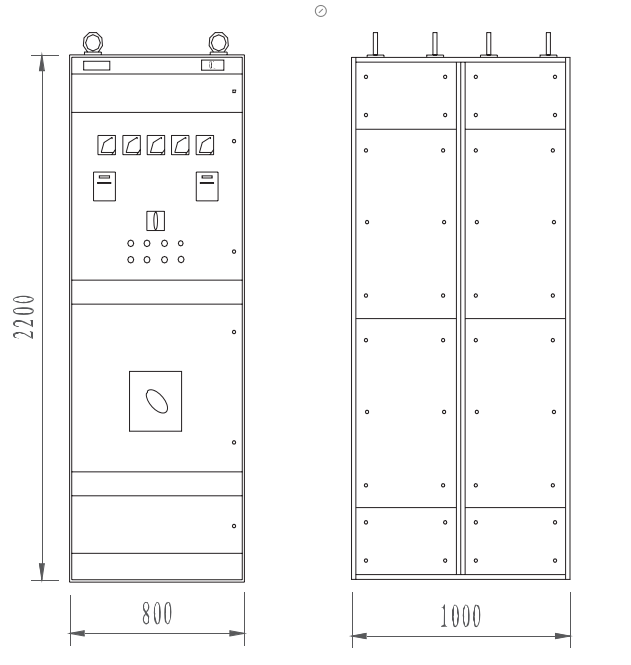

Fig.2 Dimensões do gabinete de entrada tipo II

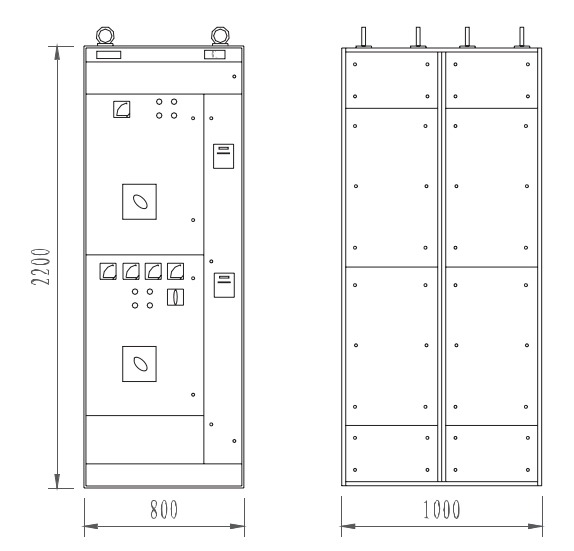

Fig.3 Dimensões gerais do gabinete de controle e do gabinete do capacitor

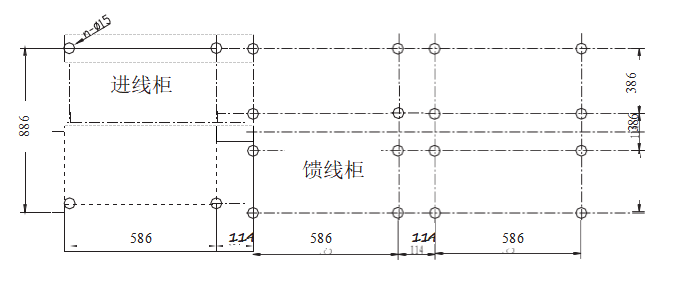

FIG. 4 Dimensões de instalação

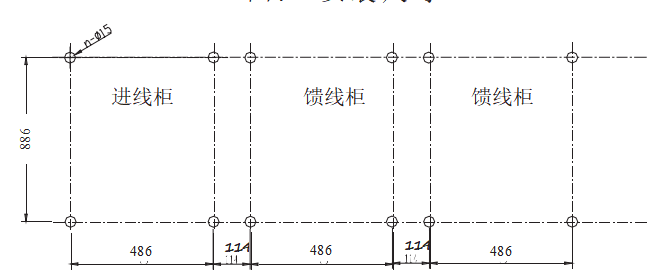

Fig.5 Tamanho de instalação de armários de cordas
