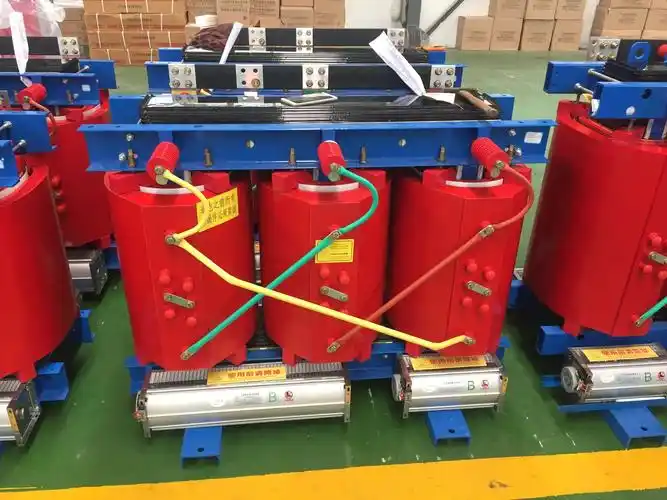

Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos do transformador: SC (B) 12\14 transformador tipo seco
1. Condições ambientais de uso do produto
1.1 Temperatura ambiente: limite superior de 40 ° C, limite inferior de -25 ° C (interior);
1.2 A altitude não exceda 1000m;
1.3 Umidade relativa: a média diária não é superior a 95%, e a média mensal não é superior a 90%;
1.4 A intensidade do terremoto não excede 8 graus;
1.5 Não há incêndio, risco de explosão, poluição grave, corrosão química e lugares de vibração violenta.
2. Principais dados técnicos dos transformadores:
Para mais detalhes, consulte o "Relatório de Inspeção do Produto"
3. Inspeção antes de usar o transformador
3.1 Após o transporte de longa distância, o transformador deve ser inspecionado para verificar se o isolamento entre o parafuso do jugo, a fixação e o núcleo é bom, se o núcleo é aterrado em vários pontos, se os fixadores estão soltos, se a distância de isolamento entre cada parte do condutor atende aos requisitos e se o fio de chumbo está danificado.
3.2 O transformador deve ser verificado se todos os dados atendem aos requisitos antes de ser colocado em operação.
4. Operação do transformador
4.1 Preparação antes da operação do transformador:
Antes de colocar o transformador em operação, verifique os dados da placa de identificação e se a tensão da placa de identificação e a tensão da linha correspondem; Verifique se o dispositivo de aterramento do transformador é bom; Se o isolamento do transformador é qualificado, etc., Depois de verificar que tudo atende aos requisitos, o transformador pode ser colocado em operação.
4.2 Padrões Operacionais:
(1)Aumento permitido de temperatura: Quando o transformador estiver em funcionamento, em condições normais, não deve exceder a temperatura permitida pelo material isolante. (See o "Relatório de Inspeção do Produto" para o grau de isolamento)
(2)Carga Permissível: Quando o transformador está sob carga, ele se aquece devido à perda de cobre e perda de ferro, quanto maior a carga, quanto mais calor, quanto maior o aumento de temperatura, quando a carga do transformador é grande o suficiente, o transformador pode exceder o aumento de temperatura admissível, então é fácil danificar o isolamento, por esta razão, a operação do transformador, há uma carga contínua e estável permissível, isto é, Quando o transformador está em funcionamento, geralmente é necessário não exceder o valor nominal especificado na placa de identificação.
(3)Alteração de tensão permitida: A tensão aplicada ao transformador durante a operação pode ser igual ou menor que a tensão nominal do transformador, devido à supersaturação do núcleo do transformador após a magnetização, mesmo que uma pequena sobretensão seja aplicada ao transformador, causará um grande aumento na indução magnética desigual. Quanto maior a indução magnética no transformador, mais altos os harmônicos de tensão, maior a corrente sem carga, quanto maior a corrente sem carga, mais nítida a distorção da forma de onda de tensão, o que é particularmente perigoso para transformadores de alta tensão. De acordo com o acima, é estipulado que a tensão aplicada do transformador geralmente não deve exceder 105% do valor nominal do conector da torneira, e a corrente no lado secundário do transformador não deve ser maior do que o valor nominal.
(4)Valor admissível de resistência de isolamento: Geralmente, use um megaohmmetro de 1000 - 2500 volts para medir o valor de resistência de isolamento. O método básico para medir o estado de isolamento do transformador é comparar o valor de resistência de isolamento medido durante a operação com os dados originais determinados antes da operação. Ao medir, sob as mesmas condições de umidade ambiente, se isolado
Uma queda acentuada na resistência para 50% ou menos do valor inicial é considerada inadequada.
5. Manutenção, inspeção e análise de falhas de transformadores.
5.1 Manutenção de transformadores
A carga do transformador deve ser monitorada de acordo com o amperímetro, voltímetro, etc. O transformador instalado na subestação onde muitas vezes há pessoal de plantão deve monitorar a operação do transformador de acordo com o instrumento no painel de controle e lê - lo a cada hora.
Quando o medidor não estiver na sala de controle, ele deve ser registrado pelo menos duas vezes por turno. Além disso, o ajuste da carga deve ser realizado. Para os transformadores de distribuição, sua carga trifásica deve ser medida em grandes cargas e, se for encontrado desequilíbrio, deve ser redistribuída.
Além do monitoramento da carga, o aumento da temperatura também deve ser monitorado. O termômetro instalado no painel de comutação também deve ser registrado pelo menos duas vezes por turno.
5.2 Inspeção de transformadores:
(1)Tempo de inspeção: A subestação com pessoal frequente de plantão deve inspecionar o transformador pelo menos uma vez por dia.
(2)Conteúdo de Inspeção:
Inspeção Externa: se a natureza do áudio do transformador é "zumbido" alto e se há um novo tom; se há fenômenos anormais nos cabos e barras de bus; aumento da temperatura do transformador, etc.
5.3 Análise de falhas de transformadores
(1)Redução do isolamento: Durante a operação dos transformadores, muitas vezes ocorre um fenômeno de redução do isolamento. A característica mais básica da redução do isolamento é que a resistência do isolamento diminui, resultando em um aumento da corrente de vazamento, geração de calor grave e aumento da temperatura durante a operação, o que promove ainda mais o envelhecimento do isolamento. ou continuar, as conseqüências são muito graves, e uma das razões para a queda do isolamento é a umidade do isolamento; A segunda razão é o envelhecimento do isolamento.
(2)Aumento excessivo de temperatura: O símbolo mais óbvio de aumento excessivo da temperatura é que o ponteiro do ammeter excede o limite predeterminado, o transformador aquece e, em casos graves, o dispositivo de proteção atua e corta o circuito. As razões do aumento da temperatura são:
a Corrente excessiva, carga excessiva, exceder o limite admissível do transformador: transformador conectado Y / Y0 - 12, o superaquecimento também ocorrerá quando a carga trifásica estiver desequilibrada. O transformador pode ser desconectado, como quando a fiação para o exterior
Se a fase for quebrada, haverá circulação através do enrolamento interno e ocorrerá uma sobrecarga local. O parafuso de fixação do transformador é solto (este problema é propenso a quando o transformador é vibrado). A resistência magnética aumenta, a carga reativa aumenta, e a sobrecorrente ocorre quando a mesma carga de potência também está presente. A conexão reversa do enrolamento causa potencial insuficiente durante a operação, resultando em sobrecorrente, e a sobrecorrente também ocorrerá quando o transformador estiver carregado.
b Má ventilação: poeira na superfície do transformador, dutos de ar bloqueados, aumento da temperatura ambiente, etc.
c Danos internos ao transformador, tais como danos à bobina, curto-circuito, etc.
(3)Soar anormal: Quando o transformador está funcionando normalmente, ele emite um som de zumbido contínuo e simétrico, e o som de cada tipo de transformador é diferente, e o transformador é alto, e o som será alto. Alguns núcleos do transformador não são escalonados, mas são empilhados em uma peça inteira e, em seguida, pressionados com parafusos, de modo que o som é particularmente alto durante a operação, mas este som não muda todas as vezes, o que não tem impacto na operação normal. Quando o som aumenta durante a operação, um é verificar se a tensão aplicada é muito alta, e o outro é verificar se o núcleo é muito solto, se ele é muito solto, ele deve ser apertado.
Quando o transformador faz um som "squeaky", isso significa que há flashover, e a parte afiada da parte metálica do transformador deve ser verificada para ver se é maçante.
Quando o transformador tem um som de "beep", isso significa que há um fenômeno de quebra, que pode ocorrer entre a bobina ou o núcleo e a fixação.
(4)Dispositivo automático de viagem do transformador: Neste momento, verifique se há um curto-circuito, sobrecarga e falha da linha secundária no exterior, se a causa da falha não for externa, a resistência de isolamento precisa ser verificada.
(5)Use métodos de teste para verificar falhas: Muitas falhas não podem ser julgadas corretamente por inspeção intuitiva externa, como curto-circuitos entre voltas, descarga ou quebra da bobina interna, quebra do isolamento da bobina interna e externa, etc. que deve ser combinada com a inspeção visual para a medição de ensaio, a fim de julgar de forma rápida e precisa a natureza e a localização das falhas (ver Tabela 1 para detalhes). A análise de falhas do transformador é mostrada na Tabela 2.
Tabela 1: Itens de ensaio e métodos de inspeção de falhas do transformador
Projeto Piloto | Resultados do teste | Causas do fracasso | Método de inspeção |
Medição de resistência de isolamento (with 1000 - 2500 volts megaohm medidor) bobina - bobina / bobina - terra | Resistência de isolamento é zero | Existe um fenômeno de penetração entre as bobinas para o solo ou bobinas | Desmontar para verificar as bobinas e o isolamento |
Intervalo Coil E toda vez que intervir eletricidade isolante Os obstáculos não são iguais | Poderia ser um buco danificado | Verifique a resistência de isolamento de cada fase ao solo | |
Teste de não carga | A perda sem carga e o valor atual são muito grandes | O parafuso do núcleo ou parafuso do jugo tem um curto-circuito entre o núcleo de ferro e o núcleo de ferro, e a placa de aterramento é instalada incorretamente, constituindo um curto-circuito. Curto-circuito entre as turnas | Verifique a situação de aterramento e o curto-circuito entre as voltas, use um megaohmmetro de 1000 volts, mida a resistência de isolamento do parafuso de ferro, verifique a condição de isolamento do braçadeiro, quando a primeira fase é curto-circuito, mida PAC / PAB = PAC4PBC ≤ 25%, Se isso não coincidir, indica um curto-circuito entre as voltas. |
A perda sem carga é muito grande | Pobre isolamento entre as chips de ferro | A tensão CC, o método de corrente e a resistência de isolamento do filme de tinta entre as peças são medidos | |
A corrente de carga não é grande | A costura do núcleo de ferro é folha de aço de silício mal montada e a quantidade é insuficiente | Observe a costura do núcleo e mida a seção transversal do núcleo | |
Teste de curto-circuito | A tensão de impedância é muito grande | As partes estão mal conectadas | Medição de resistência DC segmentada |
A perda de curto-circuito é muito grande | há uma quebra no fio paralelo e a transposição é incorreta; menos seções transversais de fio | curto-circuito a baixa tensão, quando a alta tensão Y é conectada, respectivamente em AB, BC, pressão final do fio CA, três testes de curto-circuito, cada Os resultados da medição são analisados e comparados, e quando a alta tensão △ é conectada, ela deve ser encurtada para uma fase. | |
Medição do grupo de conexão da bobina | Resultados A mesma empresa As conexões são inconsistentes | Uma das bobinas de uma bobina de fase está na direção oposta. | O método de medição do grupo de conexão é usado para descobrir a parte errada da bobina. |
Tabela 2: Análise de falhas do transformador
Falha | fenômeno | Causas do fracasso | Método de inspeção |
1. Parte do núcleo de ferro | |||
O isolamento entre os chips de ferro é danificado | A perda de carga vazia aumentou | O isolamento entre as chips de ferro está envelhecendo e há danos internos | Para inspeção visual, a resistência de isolamento entre as peças pode ser medida pelo método de tensão CC e corrente. |
Curto-circuito local do núcleo de ferro e fusão parcial do núcleo de ferro | Ação de loop de sinal | Danos ao isolamento dos parafusos de jugo do núcleo; Há peças metálicas na falha que curto-circuitam as chips de ferro e os danos inter-peças Má grave; Método de aterramento incorreto constitui um curto-circuito | Para inspeção visual, a resistência de isolamento entre as peças pode ser medida pelo método de tensão CC e corrente. |
A placa do solo quebra | Quando a tensão aumenta, um leve som de descarga pode ocorrer dentro do | Verifique o tab Ground | |
Ruído alto anormal | 1. Peças ausentes ou múltiplas peças na laminação do núcleo de ferro 2. Há uma extremidade livre desengatada na via aérea do núcleo ou sob a fixação 3. O núcleo de fixação é solto | 1. O adesivo ou puxar a peça deve garantir que o núcleo esteja preso 2. Plug e pressione a extremidade livre com força com isolamento 3. Verifique os fixadores e aperte-os | |
2. Coil | |||
Curto-circuito entre as turnas | 1. A corrente primária é ligeiramente maior 2. A resistência DC de cada fase é desequilibrada. 3. Quando a falha é grave, a ação de proteção diferencial, como o dispositivo de proteção contra sobrecorrente instalado no teste de alimentação, não funciona. | 1. Devido a danos naturais, má dissipação de calor ou sobrecarga a longo prazo, o isolamento inter-turnos está envelhecendo. 2. Devido ao curto-circuito ou outras falhas do transformador, a bobina vibra e se deforma e danifica o isolamento entre as voltas. 3. Defeitos não encontrados durante o enrolamento da bobina | 1. Inspeção visual 2. Medir a resistência DC |
O coil está quebrado | Um arco ocorre no fio quebrado | Os chumbo são quebrados devido a má conexão ou tensão de curto-circuito; A soldagem interna do fio é pobre e o curto-circuito entre as voltas faz com que o fio queima. | Se a bobina é uma conexão triangular, você pode usar um amperiômetro para verificar a corrente de fase da bobina ou medir a resistência CC, e se a bobina é uma conexão de estrela, você pode usar um megaohmmetro de 1000 volts para verificar. |
Ground Breakdown (em inglês) | 1. O isolamento principal está rachado, quebrado ou defeituoso devido ao envelhecimento. 2. Há detritos que caem dentro da bobina. 3. ação de sobrevoltagem. 4. A bobina é deformada e danificada quando o curto-circuito é realizado. | 1. Use um medidor de megaohm para medir a resistência de isolamento da bobina ao solo 2. Inspeção visual | |
