Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos da série YBDM - 12 Transformador Subterrâneo

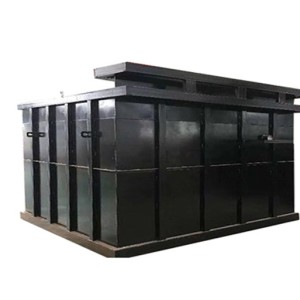

A série de subestações subterrâneas de caixa YBDM - 12 (referida como transformadores de caixa subterrâneos) é nova com base na pesquisa completa e discussão da construção e gerenciamento urbanos modernos.
Uma nova geração de transdutores de caixa foi desenvolvida. Seu corpo principal é parcialmente ou completamente enterrado no solo, ocupando pouco ou mesmo nenhum terreno, e o efeito visual é muito bom, o que efetivamente resolve o uso urbano.
A contradição entre a geotens e a psoríase urbana é harmoniosa e unificada com o ambiente circundante, e é altamente considerada pela maioria dos especialistas e usuários. A subestação subterrânea da caixa refere-se ao transformador da caixa
O conjunto completo de dispositivos de estação elétrica são todos instalados dentro de uma caixa totalmente selada e o todo não é controlado abaixo do nível do solo, e ele e a subestação da caixa no solo, o equipamento interno
É o mesmo, e a mesma tensão de entrada de 10KV é reduzida para a tensão de distribuição de 400 / 220Vi através do transformador e, em seguida, enviada para o ponto de carga, que pode ser usado para o sistema de distribuição de rede de anel.
Também pode ser usado como subestação para fornecimento de energia no final da rede elétrica radial. Este tipo totalmente enterrado também é conhecido como subestação subterrânea, e sua caixa tem excelente capacidade anti-corrosiva e energia de compressão.
força, e tem apertura absoluta.
A busca da "novidade" e "beleza" para refletir a proteção ambiental das modernas instalações de energia urbana é a tendência da construção e desenvolvimento de energia de hoje, e também é um reflexo de um
Um importante símbolo da modernização e civilização da cidade. Nossa empresa visa criar equipamentos de energia de primeira classe, embelezar o ambiente urbano e servir a sociedade, e se esforça ativamente para resolver o problema.
Na instalação e manutenção de antigos equipamentos de energia, como linha aérea no projeto de solo, erosão de pulverização de sal do tufão costeiro, visão ambiental e muitas dificuldades, a introdução e absorção de desenvolvimento de tecnologia avançada estrangeira
Produtos de subestação de série subterrânea não metálica ambientalmente amigável.
2. Visão geral
Modelo e significado:
Y B DM □ / 0.4 □
- Capacidade do transformador kVA
- tensão kV no lado de baixa tensão
└── Tensão nominal no lado de alta tensão kV, 12, 40,5
- Instalação Método de instalação, DM - Subterrâneo
└──Subestação Box
- pré - instalado
2.2 Condições de uso:
Condições normais de uso
a) Altitude
A altitude não excede 1000m
b) Temperatura ambiente
Temperatura máxima 40 °C
Temperatura mínima -30 °C
c) Umidade relativa
A 25 ° C, a umidade relativa do ar não excede 95%, e a média mensal não excede 90%.
Ambiente de Instalação
O ambiente de instalação deve estar livre de movimento óbvio de sujeira, explosivos, gases corrosivos e poeira. O local de instalação deve estar livre de vibração violenta e choque e não pode ser colocado em locais baixos.
Condições Especiais de Uso
Além das condições normais de uso acima, as outras condições de uso devem estar em conformidade com as disposições do GB1094.1, GB / T 11022, GB / T14048.1 e GB7251.1.
Principais parâmetros técnicos:
Número de série | Itens | Unidade | Unidade de alta tensão | Transformador | câmara de baixa pressão | |
Load Switch (em inglês) | Fuse | |||||
1 | Voltagem nominal | kV | 12 | 10/0.4 | 0.4 | |
2 | Classificação atual | A | 630 | 12-125 | 300-2500 | |
3 | Frequência de potência nominal resistir a tensão | kV | 42/48 | 35 | 2.5 | |
4 | Resistência ao impacto de relâmpagos | kV | 75/85 | 75 | 8 | |
5 | Classificação Breaking Current | kA | 20 | 31.5 | ||
6 | Curto-circuito de fechamento corrente | kA | 50 | |||
7 | Peak Resist Current (em inglês) | kA | 50 | |||
8 | Classificado para resistir a corrente a curto prazo | kA | 20 | |||
9 | Capacidade avaliada | kVA | ≤1600 | |||
10 | Nível de ruído | dB | <55 | |||
11 | Nível de proteção | Câmara de alta tensão IP33, Câmara Transformadora IP23, Câmara de baixa tensão IP33 | ||||
Características estruturais de transformadores de caixa totalmente enterrados
Estrutura
A estrutura do transformador de caixa totalmente enterrada é mostrada na Figura 2.
FIG. 2 Diagrama esquemático da estrutura do transformador de caixa totalmente enterrada
3.2 Características estruturais
O conjunto completo de dispositivos da subestação totalmente enterrada pré - instalada são todos instalados dentro de uma caixa totalmente selada, e a parte do corpo da caixa é uma sala de comutação de alta tensão, uma sala de transformadores,
Switchgear de baixa voltagem. Cada quarto é equipado com dispositivos de iluminação, com interruptores de travamento, dispositivos de ventilação forçada, controle de temperatura, aquecedores e outros equipamentos.
Todo o equipamento acima é definido abaixo do nível do solo, e seu equipamento interno é o mesmo que o de uma subestação montada no solo convencional, todos os quais são alimentados por uma tensão de entrada de 10 kV.
O transformador é reduzido para a tensão de distribuição de 400 / 220V e, em seguida, enviado para o ponto de carga, e a tecnologia chave desta subestação pré - instalada totalmente enterrada é a vedação e prevenção da caixa.
decaimento e resistência à pressão, especificamente:
1. A caixa do fundo à parede deve ser imersa no solo por 50 anos sem a menor corrosão;
2. Deve resistir à pressão do solo e da pressão das águas subterrâneas e a imersão, enquanto a parede permanece intacta;
3. Todos os pontos de vedação, como passagens de equipamentos, entradas e saídas de pessoal e entradas de cabos, devem ser capazes de resistir à pressão osmótica das águas subterrâneas e não haver manchas de água no interior.
Mantenha o interior da parede seca e livre de umidade.
Além de atender aos requisitos básicos acima, a subestação pré - instalada totalmente enterrada do YBDM também tem três funções principais::
1. Há dois canais de abastecimento de água em uma extremidade da caixa estreita, e em dias chuvosos, a água da chuva pode ser rapidamente descarregada no esgoto através do tanque de abastecimento de água sem entrar na subestação pré - instalada.
2. Além da drenagem em dias chuvosos, a bacia de conexão também é a entrada de ar para circulação e ventilação dentro da caixa, e o ar entra na caixa através da entrada de ar para formar uma troca.
manter a temperatura e a umidade na caixa equilibradas, de modo que o aumento e queda da temperatura do transformador;
3. Uma vez que haja uma inundação que ocorre uma vez em 50 anos ou 100 anos, as águas subterrâneas aumentam e fazem com que o esgoto refluja, e o dispositivo de ventilação será automático.
Desligar, isolar o interior e o exterior da caixa e continuar a operar a subestação pré - instalada sem afetar o equipamento.
Atualmente, as subestações em algumas cidades do nosso país são geralmente instaladas no porão de edifícios altos, e uma vez que elas encontram uma grande inundação, elas são basicamente submersas, e a maioria dos equipamentos é danificada e inútil após a água recuar. Como
O uso de uma subestação totalmente enterrada pré - instalada como dispositivo de distribuição de energia pode evitar que o equipamento seja encharcado por inundações, e o uso de uma subestação totalmente enterrada pré - instalada tem mais vantagens, conforme descrito abaixo
Dot:
1. Pode economizar muito o uso da terra, não precisa de aquisição de terra e construção civil e economizar o investimento em infraestrutura.
2. Não há obstáculos no solo, o que não afeta o meio ambiente e não afeta a visão e a visão das pessoas.
3. Todo o tipo enterrado instalado no gramado e no cinturão verde também pode ser projetado com algumas decorações decorativas no chão, como esculturas, rochas, etc.; Se você precisa estar em uma praça grande ou estrada
No lado da estrada, se não houver obstáculos no solo (incluindo dutos de ventilação), pode ser usada uma subestação pré - instalada do tipo quadrado. Esta subestação pré - instalada
Não pode expor o plano de terra.
4. O equipamento de distribuição de energia da subestação pré - instalada totalmente enterrada é definido no subsolo, o que é seguro e confiável.
5. O solo não é afetado pelo ruído do transformador.
6. Devido ao subsolo relativamente frio, o aumento de temperatura do transformador é relativamente estável durante a operação.
7. O espaço interno da subestação pré - instalada totalmente enterrada é relativamente espaçoso, e a operação de manutenção não interferirá com o solo e não dificultará o ambiente circundante.
