Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos do transformador montado em almofada YBBD - 12
1. Fronteira
A subestação de caixa semi-enterrada da série YBBD - 12 (referida como subestação de caixa semi-subterrânea, também conhecida como subestação de caixa subterrânea da paisagem) é uma nova geração de transformadores de caixa recém-desenvolvidos com base na pesquisa completa e discussão da construção e gerenciamento urbanos modernos. Sua parte principal é enterrada no solo, ocupando pouca ou mesmo nenhuma terra, o efeito visual é muito bom, resolvendo efetivamente a contradição entre a escassez de terra urbana e a psoríase urbana, harmoniosa e unificando com o ambiente circundante, e é altamente considerado pela maioria dos especialistas e usuários. Subestação de caixa semi-enterrada refere-se ao conjunto completo da subestação de caixa é instalado em uma caixa totalmente selada e todo é definido abaixo do nível do solo, é o mesmo que a subestação do tipo caixa de terra, o equipamento interno é o mesmo, a mesma tensão de entrada de 10KV é reduzida para a tensão de distribuição de 400 / 220V pelo transformador e, em seguida, enviada para o ponto de carga, que pode ser usado para o sistema de distribuição de rede de anel, e também pode ser usado como uma subestação de fornecimento de energia terminal de rede elétrica radial. A caixa semi-enterrada tem excelente resistência à corrosão e à pressão e tem vedação absoluta.
A busca da "novidade" e da "beleza" e a proteção ambiental das modernas instalações de energia urbana são a tendência da construção e desenvolvimento de energia de hoje, e também é um símbolo importante do grau de modernização e civilização de uma cidade. Com o objetivo de criar equipamentos de energia de primeira classe, embelezar o ambiente urbano e servir a sociedade, nossa empresa se esforça ativamente para resolver a instalação e manutenção de equipamentos de energia atuais, como engenharia subterrânea de linha aérea, erosão de pulverização de sal do tufão costeiro, visão ambiental e muitas outras dificuldades, e introduz e absorve tecnologia avançada estrangeira para desenvolver subestações de caixa semienterrada não metálica ambientalmente amigáveis.
2. Visão geral
2.1. Modelo e significado:
BD e B □ / 0.4 □
Capacidade nominal do transformador KVA
Tensão nominal KV no lado da baixa tensão
Tensão nominal no lado de alta tensão KV, 12, 40,5
Método de instalação, instalação BD semi-enterrada
Subestação Box
- pré - instalado
2.2. Condições de uso:
Condições normais de uso
a) Altitude
A altitude não excede 1000m
b) Temperatura ambiente
Temperatura máxima 40 °C
Temperatura mínima -30 °C
c) Umidade relativa
A 25 ° C, a umidade relativa do ar não excede 95%, e a média mensal não excede 90%.
d) Ambiente de instalação
O ambiente de instalação deve estar livre de movimento óbvio de sujeira, explosivos, gases corrosivos e poeira. O local de instalação deve estar livre de vibração violenta e choque e não pode ser colocado em locais baixos.
Condições Especiais de Uso
Além das condições normais de uso acima, outras condições de uso estão em conformidade com as disposições de GB1094.1, GB / T11022, GB / T14048.1 e GB7251.1.
2.3. Principais parâmetros:
Número de série | Itens | Unidade | Unidade de alta tensão | Transformador | câmara de baixa pressão | |
Load Switch (em inglês) | Fuse | |||||
1 | Voltagem nominal | kV | 12 | 10/0.4 | 0.4 | |
2 | Classificação atual | A | 630 | 12-125 | 300-2500 | |
3 | Frequência de potência nominal resistir a tensão | kV | 42/48 | 35 | 2.5 | |
4 | Resistência ao impacto de relâmpagos | kV | 75/85 | 75 | 8 | |
5 | Classificação Breaking Current | kA | 20 | 31.5 | ||
6 | Curto-circuito de fechamento corrente | kA | 50 | |||
7 | Peak Resist Current (em inglês) | kA | 50 | |||
8 | Classificado para resistir a corrente a curto prazo | kA | 20 | |||
9 | Capacidade avaliada | kVA | ≤1600 | |||
10 | Nível de ruído | dB | <55 | |||
11 | Nível de proteção | Câmara de alta tensão IP33, Câmara Transformadora IP23, Câmara de baixa tensão IP33 | ||||
Características Estruturais:
|

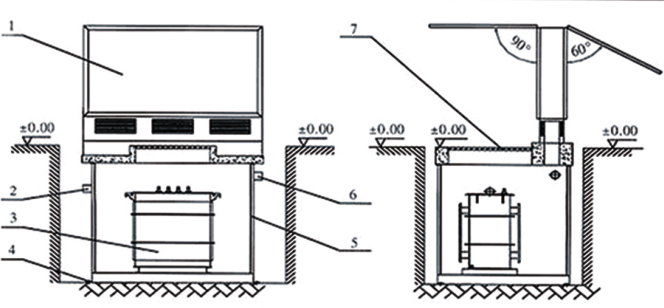

| FIG. 1 Diagrama esquemático da estrutura do transformador de caixa semi-enterrada 1-Equipamento de distribuição de energia do tipo caixa de luz: 2 - orifício de entrada de cabo de alta tensão; 3 - transformador combinado subterrâneo: orifício de instalação da fundação 4 - Pitpit 5-Fundação pré - fabricada de jogo de terra; 6 - buraco de saída de cabo de baixa tensão; 7 - poço de operação de cobertura de porta |
3.1 Estrutura
A estrutura do transformador de caixa semi-enterrada é mostrada na Fig. 1.
Transformadores de caixa semi-enterrados são compostos principalmente de transformadores subterrâneos e comutadores externos de caixa de luz de publicidade. O transformador subterrâneo é um novo tipo de equipamento de subestação compacto que combina transformadores, interruptores de carga de alta tensão, fusíveis, etc., que é instalado no poço, não ocupa espaço de superfície e pode ser submerso na água por um período de tempo. A caixa de luz de publicidade tipo Switchgear em ao ar livre é uma estrutura mista que integra outdoors e Switchgear em ao ar livre, que é instalado no chão. O interior da caixa é um gabinete de distribuição de alta e baixa tensão ao ar livre, e os dois lados são caixas de luz de publicidade, que tem excelentes efeitos visuais.
3.2 Características estruturais
2.2.1 Transformador combinado subterrâneo
O transformador combinado subterrâneo usado em transformador subterrâneo tem as seguintes características::
(1)A caixa é feita de aço inoxidável, totalmente selada, com um nível de proteção de IP68 e pode ser imersa em água para operação.
(2)As linhas de entrada e saída de alta e baixa tensão adotam métodos de fiação à prova d'água e totalmente selados, totalmente isolados e totalmente blindados, que são mais seguros de operar.
(3)O óleo do transformador de alquil naftênico é usado para garantir uma boa capacidade de dissipação de calor,
(4)O núcleo de ferro de liga amorfa pode ser usado, o que tem um efeito significativo de economia de energia.
(5)Alto nível de resistência ao calor e proteção ambiental.
(6)Fusíveis de backup e plug-in dão ao transformador uma proteção mais segura.
(7)O interruptor de carga tem duas, três e quatro posições, o que é adequado para uma variedade de sistemas de alimentação.
3.2.2 Fundação de poço pré - fabricada
A fundação do poço da transformação enterrada é pré - fabricada na fábrica, e a fundação pré - fabricada tem as seguintes características::
(1)A fundação do poço pode ser pré - prensada com placas de aço acima de 6 mm, e a estrutura é totalmente selada para garantir que a água da superfície e outros detritos não possam entrar no poço: estrutura de concreto armado pré - fabricado também pode ser usada, e a tecnologia à prova d'água avançada é usada para garantir que a fundação não vaze.
(2)Um tanque de coleta de água é fornecido no fundo do poço, e uma bomba submersível controlada pelo sistema de drenagem automática é instalada.
(3)Os suportes de montagem de cabos de alta e baixa tensão são instalados no poço para facilitar a instalação e fixação do cabo.
(4)Iluminação à prova d'água é instalada no poço para uma manutenção fácil.
(5)A cobertura superior da fundação é equipada com um orifício aberto.
3.2.3 Dispositivo externo de caixa de luz publicitária
(1)A concha protetora do aparelho de comutação adota a estrutura da caixa de luz de publicidade, e as duas portas da concha da caixa de luz podem ser abertas em todos os ângulos, e há um posicionamento de suporte de mola pneumática, que é conveniente para a operação e manutenção do aparelho de comutação.
(2)A caixa de luz está equipada com uma camada de isolamento térmico, que tem um bom efeito de isolamento térmico.
(3)Os dois lados da caixa de luz são placas publicitárias e são adotados elementos emissores de luz LED de pequeno tamanho e fonte de luz uniforme.
(4)O bloqueio da porta da caixa de luz de publicidade e do aparelho de comutação são definidos de forma independente, e a manutenção da caixa de luz não afeta o funcionamento do aparelho de comutação.
(5)O invólucro da caixa de luz é equipado com um dispositivo de alarme de áudio e luz, que pode enviar um sinal de alarme se for danificado pelo mundo exterior.
(6)O aparelho de comutação adota uma estrutura de porta de camada dupla, o nível de proteção atinge IP34 e a segunda camada é a porta do instrumento para garantir que depois que a caixa de luz é destruída, o gabinete de baixa tensão ainda atinge o nível de proteção de um produto de baixa tensão ao ar livre completo e independente.
(7)O ventilador escondido na caixa de luz pode automaticamente exaustar e fornecer ar para a fundação do poço para reduzir a temperatura e desumidificar.
3.3
Resistente à água e dissipação de calor
3.3.1 Tratamento à prova d'água da transformação subterrânea
Embora o transformador combinado subterrâneo do transformador de caixa subterrânea possa operar sob água, a impermeabilização e a drenagem na fundação do poço são cuidadosamente projetadas para a operação segura e confiável a longo prazo do transformador subterrâneo.
Para áreas com baixo nível de águas subterrâneas (abaixo do que o fundo da fundação do poço), uma estrutura de poço pré - fabricada é adotada, o orifício de ventilação no topo do poço tem ventilação eficaz e capacidade à prova de chuva, e o fundo da fundação do poço é colocado com cascalhos de areia que correm água, e a água pode filtrar diretamente no solo.
3.3.2
Dispação de calor de mudanças enterradas
O transformador de caixa subterrânea garante principalmente o aumento de temperatura e a dissipação de calor do transformador subterrâneo dos seguintes aspectos::
(1)Os transformadores subterrâneos usam produtos de baixa perda da série 11 ou produtos de núcleo de liga amorfa, que reduzem muito a perda sem carga e a perda de carga, de modo que a geração de calor é baixa.
(2)O nível de resistência ao calor do transformador é alto, com uma grande margem de aumento de temperatura, o que também melhora a capacidade de sobrecarga do transformador.
(3)O transformador subterrâneo usa óleo de transformador nafténico (ou óleo de alto ponto de ignição), que pode fluir continuamente a temperatura extremamente baixa sem adicionar aditivos, e suas boas características de viscosidade-tempo tornam a velocidade de fluxo da velocidade do óleo mais rápida quando a temperatura aumenta, garantindo que o produto tenha boa capacidade de dissipação de calor.
(4)Entre a caixa de distribuição e o poço da fundação, os ventiladores de entrada e saída são instalados e o resfriamento forçado do ar de transmissão / escape é realizado quando o aumento de temperatura do transformador combinado subterrâneo atinge o valor definido para garantir o progresso normal do transformador subterrâneo.
