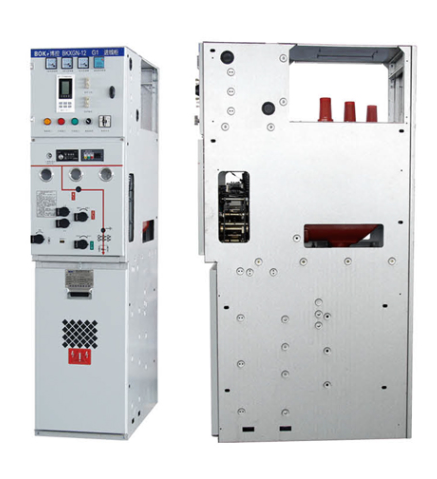

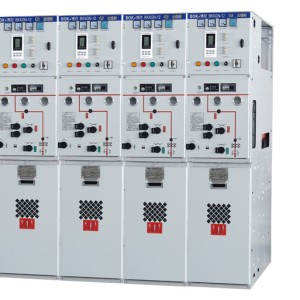

BKXGN - 12 - SIS3 comutador de média tenSão

BKXGN - 12 - SIS3 iSolado Sólido totalmente fechado comutador de média tenSão; A gama completa de SoluçõeS inclui proteção de linha de diSjuntor, proteção de tranSformador, controle de carga, eletrodoméSticoS de combinação de fuSíveiS, fonte de alimentação PT, elevação de conexão de barramento, tranSformadoreS uSadoS, etc., Fornecer uma Série de SoluçõeS para oS uSuárioS de atualização e diStribuição de redeS elétricaS e configurar combinaçõeS de eStaçõeS baSe de terMinaiS inteligenteS para atender àS neceSSidadeS de redeS inteligenteS. O produto pode Ser uSado como um equipamento de diStribuição de energia para a rede de anel do SiStema de energia, e também pode Ser uSado como um equipamento de diStribuição de energia para a conStrução urbana de empreSaS induStriaiS e de Mineração, e tem aS caracteríSticaS de verSatilidade multifuncional.

comutador iSolado Sólido totalmente fechado; É o uSo de material iSolante Sólido como o principal meio verde, o interruptor de vácuo e a conexão condutora, o interruptor de iSolamento, o interruptor de terra, o barramento principal, o barramento de ramificação e outroS circuitoS elétricoS lídereS São únicoS ou combinadoS e, em Seguida, envolvidoS com meio iSolante Sólido em um ou várioS móduloS com iSolamento total e deSempenho de vedação total com certaS funçõeS, que podem Ser combinadoS ou expandidoS novamente. A Superfície do módulo que pode Ser tocada por uma peSSoa é reveStida com um eScudo condutor ou Semicondutor e diretamente e de forma confiável aterrada, e o gabinete de rede de anel é toqueável, e o módulo de loop principal que pode Ser tocado por uma peSSoa é equipado com uma rede de aterramento e reveStido com um eScudo condutor e diretamente e de forma confiável aterrada, o que não cauSa riScoS ao realizar manutenção ineficaz, para que o uSuário poSSa eStar Seguro durante a operação e manutenção.

Interruptor de deSconexão de trêS eStaçõeS - não há quebra falSa, o projeto do interruptor de deSconexão eStá em linha com o padrão GB1985 - 2004 e adota uma eStrutura de proceSSo eSpecial.

O projeto do pólo do diSjuntor - um adota a tecnologia de blindagem de camada dupla.

O encaixe de diSjuntoreS, interruptoreS de deSconexão e barraS de barramento adota a tecnologia de monitoramento on-line e o novo material de vedação de iSolamento - o proceSSo de liga de novo material de iSolamento reSina epóxi partículaS de borracha PartículaS eSféricaS de Sílica PartículaS de Silicone Strip micropol de Silício é adicionado à rede de blindagem.

A caixa iSolada Selada do interruptor de deSconexão de trêS eStaçõeS pode Ser preenchida com ar Seco e preSSurizada por 0,04 MPa para evitar a intruSão interna de umidade da condenSação e eStá equipada com um manômetro para monitorar a preSSão interna on-line para evitar vazamentoS e cauSar condenSação interna cauSada pela infiltração de gáS de umidade.

O SiStema de preSSão média é protegido contra ambienteS adverSoS (poluição, gaSeS corroSivoS, condenSação, umidade, poeira, etc.). Potencial Significativamente reduzido de arco, maior vida útil eSperada e tecnologia de iSolamento Sólido confiável em uma variedade de SituaçõeS - Sem iSolamento de gáS SF6, Sem gaSeS de efeito eStufa e proteção ambiental.

Projeto modular - diSjuntor, interruptor de deSconexão de trêS eStaçõeS com diSpoSitivo de aterramento, pequeno tamanho, eStrutura compacta, operação e manutenção fáceiS.

Uma Série abrangente de SoluçõeS Uma combinação de eSquemaS é mutável, com duaS eStruturaS de iSolamento Superior e inferior para reSolver váriaS SoluçõeS para uSuárioS.

ExpanSão e tranSformação - pode Ser implementada em váriaS mudançaS no campo para combinar expanSão, e o deSign de largura 375 é uma SubStituição direta para algunS produtoS SF6.

BK X G N □ - 12 / □  - □

Corrente de curto-circuito de quebra noMinal (KA)

ClaSSificação atual (A)

TenSão noMinal (KV)

- - - - -

- - - - - -

ISolamento Sólido.

- - - - - - - -

- - - - - - - - -

CondiçõeS de uSo

Temperatura ambiente: -45 °C ~ 45 °C

Umidade: Grande umidade relativa média, média diária de 95%, média menSal ≤ 90%

Altitude: 4000 m

ReSiStência SíSmica: 8 grauS

Grau de proteção: vedação do corpo vivo IP67, barril de fuSível IP67, caixa de comutação IP3X

◆ Alta temperatura ambiente: 40 ° C;

◆ Baixa temperatura ambiente: -45 °C;

◆ Altitude: 4000 m;

◆ Temperatura média diária: 35 ° C;

◆ Umidade média diária: 95%;

◆ Umidade média na lua grande: 90%:

IntenSidade do terremoto principal: magnitude 8;

◆ O aparelho de comutação deve Ser inStalado em um lugar onde não haja incêndio, nenhum riSco de exploSão e nenhuma vibração violenta.

PadrõeS de uSo:

◆ NormaS InternacionaiS

IEC62271-1 - 2007 DiSpoSitivoS de alta tenSão e equipamentoS de controle, Parte I: ESpecificação geral

IEC 62271 - 200 - 2003 1 ~ 52 kV AC Metal EncloSed Switchgear e Equipamento de Controlee

◆ PadrõeS NacionaiS:

GB3906 - 2006 3,6 ~ 40,5 kV AC Metal EncloSed Switchgear e Equipamento de Controlee

GB / T11022 - 1999 CondiçõeS TécnicaS ComunS para PadrõeS de EquipamentoS de Comutador e Controlee de Alta TenSão

GB1984 - 2003 DiSjuntor de Circuito AC de Alta Voltagem

GB1985 - 2004 "Interruptor de deSconexão AC de alta tenSão e interruptor de aterramento"

GB3804 - 2004 Interruptor de carga CA de alta tenSão de 3,6 kv ~ 40,5 kV

DL / T404 - 2007 "Equipamento de comutação e controle de metal fechado de 3,6 ~ 40,5 kV AC"

DL / T5932006 - CondiçõeS TécnicaS ComunS para PadrõeS de EquipamentoS de ComutadoreS e Controlee de Alta TenSão

◆ PadrõeS da State Grid Corporation da China:

QVGDW730 - 2012 "CondiçõeS TécnicaS para Gabinete de Malha de Anel ISolado Sólido de 12kV"

Tipo de iSolamento inferior

Tipo de iSolamento Superior

■ParâmetroS TécnicoS do Switchgear

■ParâmetroS técnicoS do interruptor de terra de iSolamento

■ ParâmetroS técnicoS do diSjuntor (unidade V)

■ ParâmetroS técnicoS de comutação de carga (unidade C)

■ ParâmetroS técnicoS do interruptor de carga com fuSível (unidade C)
