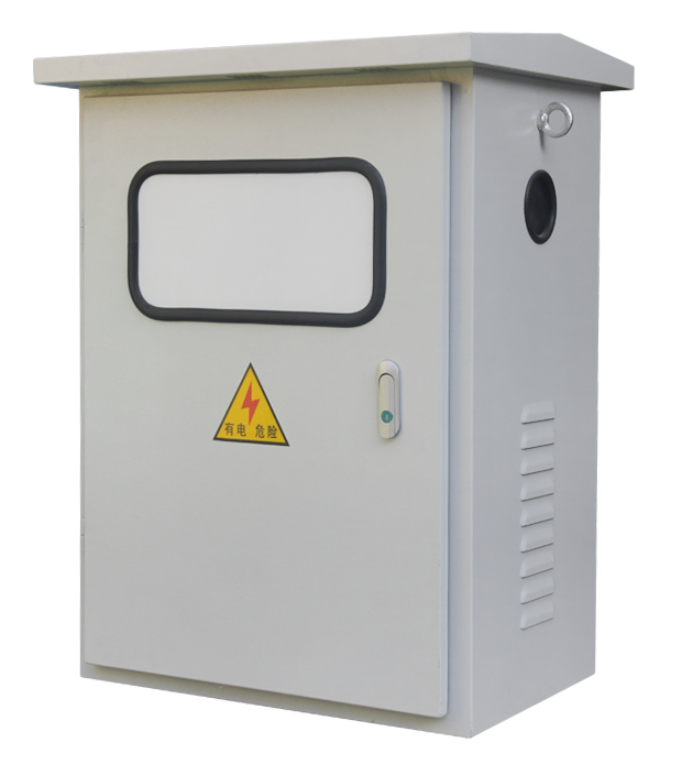

Caixa de distribuição de baixa tensão JXF

1. A estrutura do aparelho de comutação de baixa tensão JXF é uma estrutura combinada e o esqueleto básico é montado a partir de aço em forma de C. Todas as partes estruturais do rack do gabinete são galvanizadas e estão firmemente conectadas ao rack do gabinete básico por parafusos de bloqueio auto-tocando ou parafusos hexagonais de grau 8,8, além das portas, partições, suportes de montagem e unidades funcionais de barras de bus correspondentes às mudanças de esquema para montar um gabinete de comutação completo. As dimensões internas, as partes e as dimensões do compartimento do aparelho de comutação são todas moduladas (E = 25mm).

2. Cada gabinete do tipo JXF combinado comutador de baixa tensão é dividido em três salas, a saber, a sala de barramento horizontal (na parte de trás do gabinete), a câmara de gavetas (na parte frontal do gabinete) e a sala de cabos (na parte inferior do gabinete ou no lado direito da frente do gabinete). As câmaras são separadas umas das outras por placas de aço ou placas funcionais de plástico retardador de chama de alta resistência, e há placas de metal com furos de ventilação entre as gavetas superior e inferior para evitar efetivamente acidentes causados pelo arco voador do elemento de comutação ou curto-circuito entre o ônibus e outras linhas.

3. O projeto estrutural do aparelho de comutação de baixa tensão JXF pode atender aos requisitos de vários esquemas de linha de entrada e saída: para cima e para fora, para cima e para fora, para baixo e para fora e para baixo e para fora.

4. Design compacto: acomode mais unidades funcionais em um espaço menor

5. As peças estruturais são altamente versáteis e flexíveis, com E = 25mm como módulo, e a estrutura e a unidade de extração podem ser combinadas arbitrariamente para atender às necessidades do projeto do sistema.

6. O ônibus é protegido por uma placa funcional de plástico retardante de chama de alta resistência e de alta resistência de isolamento, que tem desempenho de arco anti-falha e torna a operação e manutenção seguras e confiáveis.

7. O mecanismo de intertravamento mecânico de vários tamanhos de gavetas atende aos regulamentos padrão, e há três posições óbvias de conexão, teste e separação, o que é seguro e confiável.

8. Modulo padrão de design: Pode ser composto de unidades padrão, como proteção, operação, conversão, controle, ajuste, medição e indicação, e pode ser arbitrariamente montado de acordo com os requisitos.

9. O uso de plásticos de engenharia retardantes de chama de alta resistência fortalece efetivamente o desempenho de proteção e segurança.

10. Alto grau de generalização, padronização e fácil montagem. Com garantia de qualidade confiável.

11. O gabinete pode escolher os diferentes níveis de proteção de acordo com os diferentes requisitos do ambiente de trabalho.

12. Continuidade e confiabilidade da proteção dos equipamentos

1. Escopo de aplicação

Este produto é adequado para uso em circuitos com frequência AC de 50HZ e tensão de operação nominal de 500V ou menos. Sob requisitos especiais, o nível de proteção pode atingir IP5 com orifícios knock-out, e a linha de entrada de vários tubos pode reservar placas de furo aberto de instalação ao vivo, com uma corrente nominal máxima de até 400A, o que é especialmente adequado para os usuários de hotéis industriais e de mineração para medir e fazer caixas, e a proteção da concha do produto é IP53.

O produto está em conformidade com: IEC60439.1 - 1993 "Equipamento de controle de comutadores de baixa tensão" GB7251.1 - 2005 "Equipamento de controle de comutadores de baixa tensão".

2. Modeloo e significado

 O diagrama estrutural do O JX F □□□/□□ O significado e o significado de cada parte são explicados, incluindo "JX significa caixa de controle montada na parede; F para tipo de proteção; Código de dobradiça: 1 - indica dobradiça escura, 2 - indica dobradiça aberta; H - altura do gabinete; W - largura do gabinete; D - profundidade da caixa; Método de instalação: R oculto, M exposto, W ao ar livre"

JX F □□□/□□

Método de instalação: R oculto, M exposto, W ao ar livre

Profundidade do gabinete (D)

Largura do gabinete (W)

Altura do gabinete (H)

Código de dobradiça: 1 - Indica uma dobradiça oculta

2 - indica uma dobradiça aberta

Indica um tipo de proteção

Caixa de Controle Wall-Mounted

3. Condições ambientais de utilização

1. Temperatura: a temperatura ambiente não excede 40 ° C, e o limite inferior da temperatura do ar ambiente é de -50 ° C.

2. Temperatura: a umidade relativa do ar não excede 50% na temperatura máxima de 40 ° C, e uma umidade relativa mais alta pode ser permitida em temperaturas mais baixas, como até 90% a 10 ° C.

3. Altitude: a altitude do local de instalação não excede 2000m.

4. Categoria de instalação: Classe II.

5. Nível de poluição: Nível 3.

4. Características estruturais

A estrutura é soldada por placas finas de aço, instrumentos de medição, indicadores de botão e interruptores de controle, etc. Pode ser instalado na porta. Outros equipamentos elétricos, tais como contatores, disjuntores de corrente, blocos de terminais, etc. devem ser instalados.

Na caixa dentro da caixa. Existem furos de abertura nas paredes superior e inferior da caixa, o que é conveniente para instalar várias especificações de tubulações elétricas e de cabo.

5. Principais parâmetros técnicos

6. Forma e tamanho de instalação

Diagrama esquemático da instalação de contorno

7. Principais parâmetros técnicos
