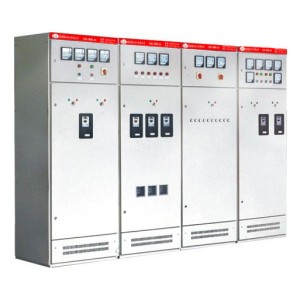

GGD Switchgear de baixa tensão

O gabinete de distribuição de baixa tensão GGD AC. é um novo tipo de gabinete de distribuição de baixa tensão projetado de acordo com os requisitos dos superiores do Ministério da Energia, a maioria dos usuários de energia e departamentos de design, em linha com os princípios de segurança, economia, racionalidade e confiabilidade. O método de entrada inclui os lados superior e inferior, a esquerda, o meio, a direita e a parte traseira do gabinete para atender às necessidades reais de vários projetos para diferentes linhas de entrada. Ao mesmo tempo, uma fixa é deixada no gabinete para instalar caixas de proteção eletromecânica automática para usinas elétricas e usuários especiais. O produto tem as características de alta capacidade de segmentação, boa estabilidade dinâmica e térmica, esquema elétrico flexível, combinação conveniente, forte série e praticidade, estrutura nova e alto nível de proteção, e pode ser usado como um produto de atualização para conjuntos completos de comutação de baixa tensão.

O gabinete de distribuição de baixa tensão GGD AC. cumpre com IEC.439 "dispositivo de baixa tensão e equipamento de controle", GB7251 "dispositivo de baixa tensão" e outros padrões.

Modeloo do produto e significado

GGD□-□□

G: Gabinete de distribuição de baixa tensão AC.

G - Instalação fixa e fiação fixa de componentes elétricos

D: Gabinete de energia

□ (bito de número de série de projeto): 1 - C.apacidade de quebra é de 15kA; 2 - C.apacidade de quebra de 30kA; 3 - C.apacidade de quebra de 50kA (o número real corresponde a números específicos)

□ (código do esquema de circuito principal): O código do esquema de circuito principal (deve ser combinado com o número / letra real)

□ (C.ódigo do Esquema de C.ircuitos Auxiliares): C.ódigo do Esquema de C.ircuitos Auxiliares (número real / letra necessária)

C.aracterísticas Estruturais:

● O gabinete do gabinete GGD adota a forma de um gabinete geral, a estrutura é parcialmente soldada e montada com aço formado a frio 8MF, e as peças da estrutura e peças de suporte especiais são fornecidas pela planta de produção designada da seção de aço para garantir a precisão e a qualidade do gabinete.● O projeto do gabinete GGD leva totalmente em consideração o problema de dissipação de calor durante a operação do gabinete. Quando os componentes elétricos no gabinete se aquecem, o calor aumenta e é descarregado através do orifício superior da ranhura, e o ar frio reabastece continuamente o gabinete do orifício inferior da ranhura para o gabinete, de modo que o gabinete selado forma um canal de ventilação natural de baixo para cima para alcançar o propósito de dissipação de calor.

● Gabinete GGD de acordo com os requisitos do design de modelagem de produtos industriais modernos, usando o método da proporção dourada para projetar a forma do gabinete e o tamanho da divisão de cada parte, de modo que todo o gabinete é bonito e generoso e tem uma nova aparência

● A dobradiça móvel do eixo da porta do armário está conectada ao quadro, que é fácil de instalar e desmontar. A borda dobrável da porta é incorporada com uma tira de borracha e plástico em forma de montanha, e a inserção entre a porta e o quadro tem um certo curso de compressão ao fechar, o que pode evitar que a porta colide diretamente com o gabinete e melhore o nível de proteção da porta.

● A porta do instrumento equipada com componentes elétricos é conectada ao quadro com múltiplos fios de fio de cobre macio. As peças de instalação no gabinete são conectadas com parafusos roscados entre o quadro e todo o gabinete constitui um circuito completo de proteção ao aterramento.

● O revestimento superior do gabinete pode ser feito de tinta de cozimento de poliéster em forma de laranja, que tem forte adesão e boa textura. Todo o gabinete é em tom mate, o que evita o efeito de brilho e cria um ambiente visual mais confortável para o pessoal de plantão.

● A tampa superior do gabinete pode ser removida quando necessário, o que é conveniente para a montagem e o ajuste da barra de bus principal no local, e os quatro cantos do telhado do gabinete estão equipados com anéis de elevação para elevação e transporte

● O nível de proteção do gabinete é IP30, que pode ser selecionado entre IP20 ~ IP40 de acordo com os requisitos do local de instalação do usuário

Desempenho elétrico

1. Parâmetros Elétricos Básicos

2. Esquema do circuito principal

O circuito principal do gabinete GGD é projetado com 129 esquemas e um total de 298 especificações (excluindo esquemas e especificações derivadas das mudanças funcionais dos circuitos auxiliares e mudanças na tensão de controle).

Entre eles: tipo GGD1, 49 esquemas, 123 especificações

Tipo GGD2, 53 esquemas, 107 especificações, tipo GGD3, 27 esquemas, 68 especificações

O esquema de circuito principal foi selecionado solicitando as opiniões da maioria dos departamentos de projeto e uso, aumentando as necessidades das usinas elétricas e aumentando a corrente nominal para 3150A, que é adequado para transformadores de distribuição de 2000KVA e abaixo.

Além disso, os gabinetes de compensação de capacitores GGJ1 e GGJ2 são projetados para atender às necessidades de compensação de potência reativa, com 4 esquemas de circuitos principais e um total de 12 especificações.

3. C.ircuito Auxiliar

O projeto do circuito auxiliar é dividido em duas partes: o esquema de fornecimento de energia e o esquema da usina. Há espaço suficiente no gabinete GGD para instalar componentes secundários, e a NLS também desenvolveu um transformador de corrente LMZ3D dedicado para atender às necessidades de usinas de energia e usuários especiais ao instalar proteção de relé.

4. Busbar principal

Quando a corrente nominal é de 1500A ou inferior, um único barramento de cobre é usado. Quando a corrente nominal é maior que 1500A, são usadas barras de barramento duplas de cobre. As superfícies do lap das barras de bus são tratadas com processo de esmalte de estanho.

5. Seleção de componentes elétricos

a. Os gabinetes GGD usam principalmente componentes elétricos mais avançados que podem ser produzidos em massa na C.hina. Tal como ME, DZ20, DW15, C.W1, C.M1, etc.

B. O Os interruptores de faca rotativa HD13BX e HS13BX são componentes especiais projetados pela NLS para atender às necessidades da estrutura única dos gabinetes GGD, que mudam o modo de operação do mecanismo, mantêm as vantagens dos produtos antigos e são um componente elétrico modelo prático.

C.. C.. Se o departamento de design selecionar novos componentes elétricos com melhor desempenho e tecnologia mais avançada de acordo com as necessidades dos usuários, porque o gabinete GGD tem boa flexibilidade de instalação, geralmente não causará dificuldades de fabricação e instalação devido à atualização de componentes elétricos.

d. A fim de melhorar ainda mais a estabilidade dinâmica do circuito principal, o suporte de ônibus do gabinete GGD adota um suporte de isolamento e fixação de ônibus combinados do tipo ZMJ. O braçadeiro de barra de bus é termoplástico formado a partir de material sintético PPO de alta resistência e alta resistência à chama, com alta resistência de isolamento, bom desempenho auto-extinguível e estrutura única, que pode ser facilmente combinado em um braçadeiro de barra de bus único ou braçadeira de barra de bus dupla, simplesmente ajustando o bloco do tipo bloco. O suporte de isolamento é uma estrutura moldada de manga, que tem baixo custo e alta resistência, aumenta a distância de fluência e tem uma melhor segurança.

C.ondições de uso

1. Temperatura ambiente -5 ~ 40 °C.. A temperatura média em 24 horas não é superior a 35 ° C..

2. Instalação e uso em interiores, a altitude do local de uso não deve exceder 2000m.

3. A umidade relativa do ar ambiente não deve exceder 50% na temperatura máxima de 40 ° C., e uma grande umidade relativa é permitida na temperatura mais baixa, como 90% a 20 ° C., e o efeito da condensação deve ser levado em conta devido à mudança de temperatura.

4. A inclinação do dispositivo e da superfície vertical não exceda 5 quando instalado. , e todo o conjunto de gabinetes é relativamente plano (em linha com o padrão GBJ232 - 82).

5. O dispositivo deve ser instalado em um lugar onde não haja vibração violenta e choque, não haja poeira condutora e gás que destrua o isolamento e não seja suficiente para corroer os componentes elétricos.

6. Quando o usuário tem requisitos especiais, pode ser negociado com o fabricante para resolvê - lo.

Instalação e uso

Depois que o produto chegue ao local de recepção, em primeiro lugar, a embalagem deve ser verificada para ver se está intacta e os departamentos relevantes devem ser notificados a tempo para encontrar a causa.

1. Instalação de produtos

A instalação do produto deve ser realizada de acordo com o diagrama de instalação, o canal de fundação e os parafusos são preparados pelo usuário, e a superfície do colo deve ser reparada e nivelada durante a instalação da barra de bus principal, tratada limpa, revestida com petroleum gel neutra ou outras medidas e, em seguida, presa com parafusos.

2. Após a instalação do produto, os seguintes itens precisam ser inspecionados e testados antes de ser colocados em operação. a. Verifique se a tinta superior do armário caiu e se o armário está seco e limpo.

B. O Se o mecanismo de operação dos componentes elétricos é flexível, não deve haver bloqueio ou força de operação excessiva.

C.. C.. Se a ligação / desligação do aparelho elétrico principal é confiável e precisa e se a ligação / desligação do contato auxiliar é confiável e precisa. d. Se a relação e a polaridade do indicador do instrumento e do transformador estão corretas.

E. Se a conexão do barramento é boa e se os suportes de isolamento, peças de montagem e acessórios estão instalados de forma firme e confiável.

F. Se o contato auxiliar atende aos requisitos, se as especificações do núcleo do fusível estão corretas, se o valor de ajuste do relé atende aos requisitos de projeto e se a ação é precisa.

G. Se os contatos do circuito atendem às exigências do esquema elétrico. h. Se o sistema de circuito de proteção atende aos requisitos.

I. O valor de resistência de isolamento medido por um megaohmmetro de 500 v não deve ser inferior a 1 megaohm.

3. Precauções para o uso

a. Este produto é um gabinete de distribuição de baixa tensão que não é instalado contra a parede, operação unilateral (frontal) e manutenção de portas de dois lados. A passagem de manutenção e a porta do armário do produto devem ser inseridas ou abertas por profissionais qualificados para operação, inspeção e manutenção.

B. O Depois que o disjuntor de ar é fechado e dividido muitas vezes, ele causará queimaduras locais no contato principal e produzirá substâncias de carbono, de modo que a resistência de contato aumenta, e o disjuntor de ar deve ser regularmente mantido e revisado de acordo com seu manual de instruções.
