Comutador de baixa tensão GCK

Série de extração combinada comutador de baixa tensão (doravante denominada comutador).É adequado para AC 50 ~ 60HZ, tensão de trabalho nominal AC 380V, tensão de isolamento nominal 660V, 1600KVA e abaixo O sistema de energia do transformador de distribuição é usado como a distribuição de energia, energia, iluminação, compensação de energia reativa, centro de controle do motor e um sistema híbrido de esquema fixo e de extração é projetado no gabinete padrão para atender às diferentes necessidades da maioria dos usuários.

2 Condições de uso

2 - O que é verdade? 1. A temperatura do ar ambiente não é superior a 40 ° C, e a temperatura média dentro de 24 horas não é superior a 35 ° C e não inferior a -5 ° C;

2 - O que é verdade? 2. O ar é limpo, e a umidade relativa não excede 50% na temperatura máxima de 40 ° C, e a umidade relativa mais alta é permitida na temperatura mais baixa, como 90% a 20 ° C;

2 - O que é verdade? 3. Lugares sem incêndio, perigos de explosão, poeira grave, corrosão química e vibração violenta;

2 - O que é verdade? 4. A altitude não exceda 2000m;

2 - O que é verdade? 5 O aparelho de comutação é adequado para transporte e armazenamento nas seguintes temperaturas, -25 ° C ~ 55 ° C, e não mais de 70 ° C em um curto período de tempo (não mais de 24 horas);

2 - O que é verdade? Se as condições de uso acima não puderem ser cumpridas, o usuário e o fabricante devem negociar e resolver o problema.

3 Características Estruturais

A estrutura básica do aparelho de comutação é uma estrutura de montagem combinada, todos os quais são fixados e conectados por parafusos, além de portas, partições, suportes e barras de barramento, gavetas e componentes elétricos para formar um aparelho de comutação completo com as seguintes características::

3 - O que é o que é. 1. As dimensões externas do quadro e das peças e o tamanho do orifício são alterados de acordo com o módulo E = 20 mm;

3 - O que é o que é. 2 Como todas as partes estruturais do quadro são fixadas e conectadas por parafusos, o que evita a deformação e o estresse da soldagem, melhora a precisão, tem uma forte versatilidade, boa aplicabilidade e tem uma grande resistência mecânica, atende plenamente aos vários requisitos de desempenho e mudanças do aparelho de comutação;

3 - O que é o que é. 3 No esquema MCC, o aparelho de comutação é dividido em três áreas (sala), a área da barra de bus, a área do equipamento elétrico e a área do cabo, e as três áreas são separadas por placas de aço para garantir o funcionamento normal da linha e evitar efetivamente a expansão de falhas.

3 - O que é o que é. 4 Na solução PC, o mecanismo manual do disjuntor AH e ME se projeta para fora da porta, e não há necessidade de abrir o painel da porta ao operar manualmente, o que é seguro e conveniente;

3 - O que é o que é. No esquema fixo, ou seja, as características do esquema fixo, como simplicidade, praticidade e baixo custo, são mantidas, e tem a mesma forma de aparência que a caixa de gavetas, e seu interior também é dividido em área de linha de ônibus, área de equipamentos elétricos e área de cabo, e as três áreas também são separadas por placas de aço ou placas isolantes, que são seguras e confiáveis, e são equipamentos ideais para substituir os produtos fixos antigos na China.

3 - O que é o que é. 6 gavetas do gabinete MCC têm quatro tamanhos padrão, são 200, 300, 400, 600, estrutura leve, montagem fácil, alta precisão dimensional, pode ser alterada com o design e os requisitos do usuário, a unidade de gavetas tem boa intercambiabilidade e tem uma de trabalho e de separação, a alça pode ser trancada por um cadeado, na de desconexão especificada;

3 - O que é o que é. 7 O aparelho de comutação é projetado para dois tipos de fornecimento de energia e consumo de sistema de distribuição de três fases de quatro fios e três fases de cinco fios, o fio N do barramento neutro e o fio PE do barramento de aterramento de proteção são instalados no lado inferior do gabinete e a extremidade da saída é conectada com uma barra de bus, para que o usuário possa conectar o cabo muito convenientemente.

3 - O que é o que é. 8 Para garantir a continuidade confiável do aterramento, todos os componentes gerais, como os trilhos de gavetas no armário, são galvanizados;

3 - O que é o que é. 9 Sem reduzir o nível de proteção do invólucro, a parte superior do gabinete de comutação é equipada com uma cobertura de malha de ventilação natural.

Em resumo, o aparelho de comutação adota uma imitação de estrangeira avançada estrutura de gabinete e rack, com alta resistência mecânica e alto grau de padronização, e a conformidade geral com os padrões internacionais IEC439 e GB7251 padrões nacionais, e seu nível de proteção atende ao IP3X em GB4208, que é equivalente a IP30 em IEC529.

Deve-se prestar especial atenção às seguintes situações no projeto e seleção de produtos:

Quatro anos. 1 A altura total do produto é de 2200mm, a parte superior é a barra de bus, a parte média é a altura de instalação dos componentes elétricos, a mais alta é de 1800mm e a parte inferior do esquema de fixação deve ser subtraída por 200mm, o máximo é de 1600mm (exceto para o esquema dado 1800mm).

Quatro anos. Existem quatro tipos de larguras de gabinete: 400, 600, 800, 1000, no esquema fixo deve prestar atenção a se a largura do gabinete é a mesma quando diferentes esquemas são selecionados em um gabinete, diferentes esquemas de largura do gabinete não podem ser combinados em um gabinete, a menos que o esquema mais estreito seja permitido para ser combinado em um gabinete mais amplo, no esquema de gaveta, exceto para o AH, ME, esquema de comutação DWX15, os outros são 600mm, a largura não pode ser combinada com diferentes esquemas de largura.

Quatro anos. A prdoundidade dos 3 armários é de 800mm, mas quando as linhas superiores e de saída são todas 1000mm, exceto para os armários de entrada.

Quatro anos. 4 Existem limites de capacidade diferentes em cada esquema padrão. Após a combinação de cada esquema de gabinete, é necessário marcar o número do projeto, o modelo e a especificação dos componentes elétricos, o tipo de operação do interruptor e o diagrama de combinação do aparelho de comutação, no esquema padrão de circuito único, o interruptor é equipado com intertravamento mecânico, de modo que o interruptor só possa abrir o painel da porta quando estiver desconectado, e atenção especial deve ser dada à seleção do modelo de interruptor no projeto e seleção para garantir os requisitos de desempenho do dispositivo de distribuição de energia global.

5 Parâmetros técnicos (ver Tabela 1)

Parâmetros técnicos do aparelho de comutação (Tabela 1)

6. Dimensões

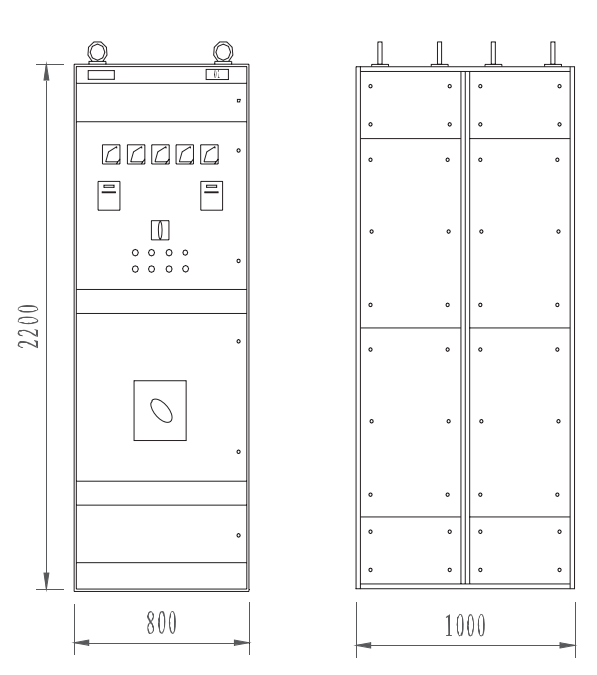

Fig.1 Dimensões gerais do gabinete de barra de bus e do gabinete de entrada I

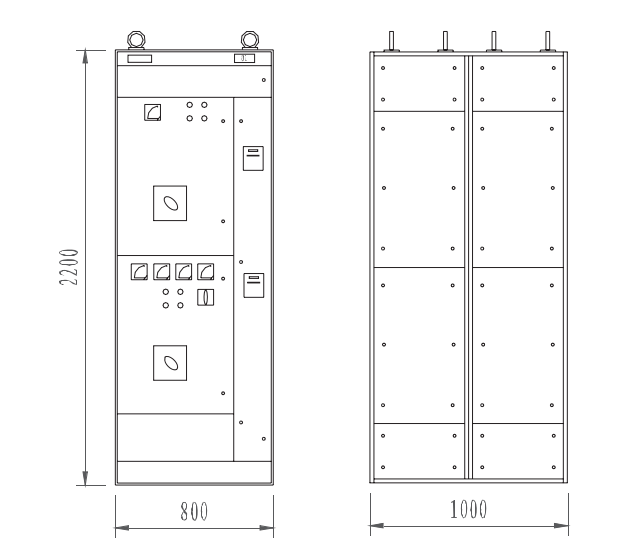

FIG. 2 As dimensões do contorno do gabinete de entrada tipo II

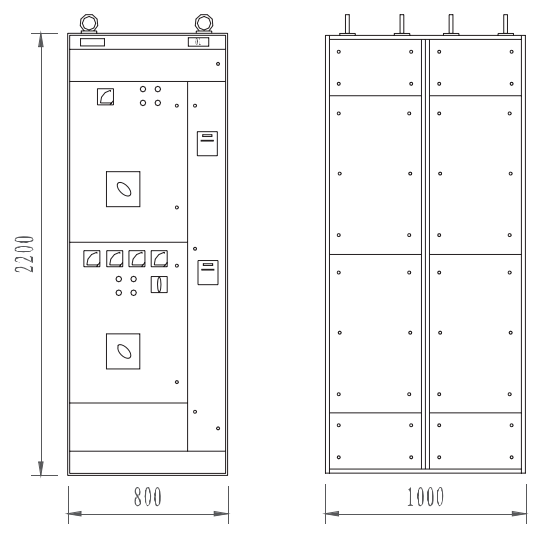

Fig.3 Dimensões gerais do gabinete de controle e do gabinete do capacitor

7. Tamanho de montagem

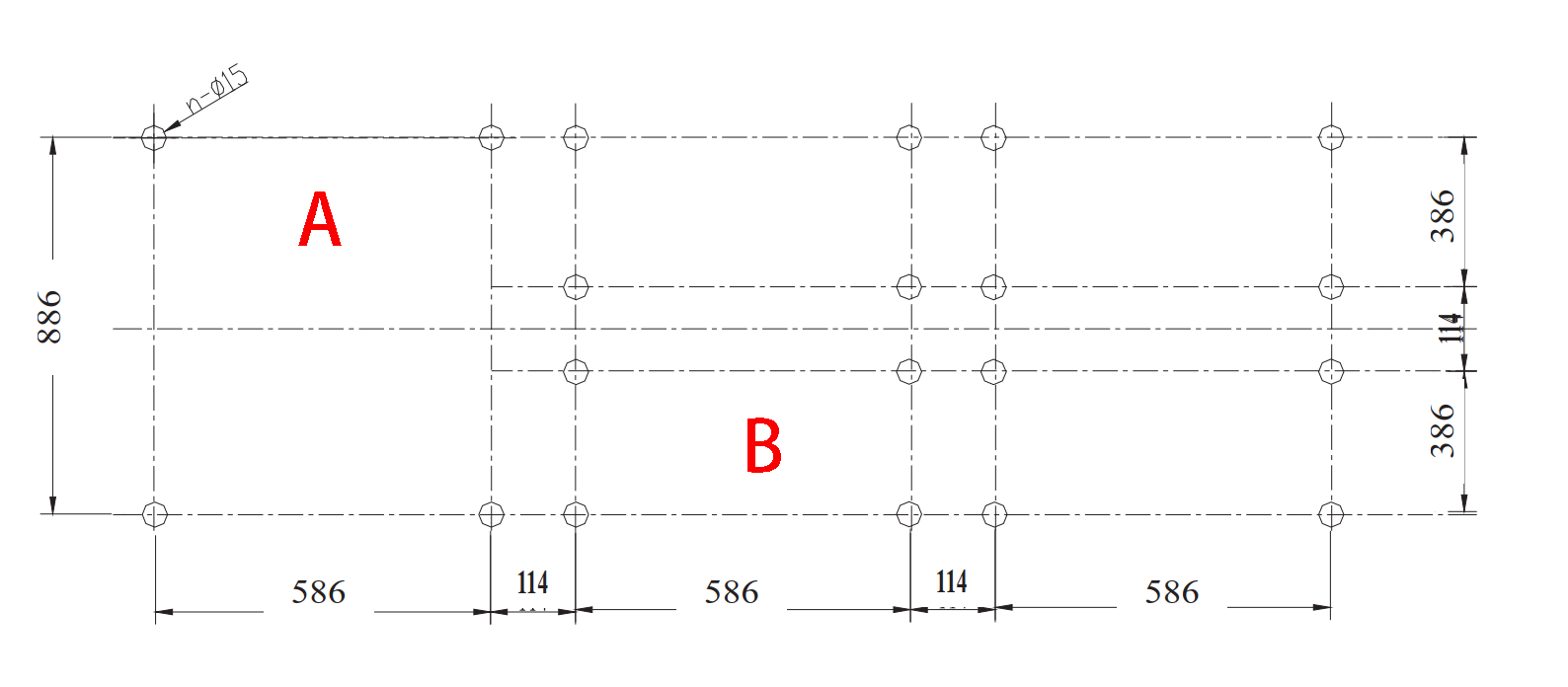

Fig.4 Tamanho de instalação A: gabinete de entrada B: gabinete de alimentação

Fig.5 Tamanho de instalação do gabinete de cordas A: Gabinete de entrada B: Gabinete de alimentação
