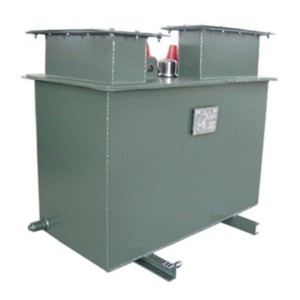

Série S11 - DM Transformadores subterrâneos cheios de líquido

Introdução do produto

Transformador Subterrâneo: Um transformador de distribuição ou transformador combinado que pode ser instalado no poço. Geralmente instalado no poço, não ocupa o espaço efetivo na superfície, não afeta o efeito visual, torna o equipamento de fonte de alimentação e o ambiente circundante harmoniosos e pode evitar danos não intencionais ou intencionais do mundo exterior, e o impacto no ambiente circundante e pessoal do equipamento também pode ser reduzido ao mínimo.

Com o aprofundamento do desenvolvimento urbano e da transformação da rede elétrica urbana, transformadores seguros, confiáveis e subterrâneos que não ocupam espaço superficial estão sendo gradualmente usados na iluminação rodoviária, eletricidade residencial, aeroportos, praças da cidade, rodovias, pontes, túneis, etc. em áreas urbanas centrais.

Características do produto:

1. Adequado para o ambiente urbano (instalado em porões ou porões), especialmente adequado para cidades centrais densamente povoadas; Sistema de iluminação e energia adequada para ruas, rodovias, pontes, túneis, estacionamentos, aeroportos, portos, atrações turísticas, etc.: 3. As linhas de entrada e saída de alta e baixa tensão adotam métodos de fiação impermeáveis e totalmente selados, totalmente isolados e totalmente blindados;

4. A concha da caixa é feita de placa de aço anti-corrosão ou aço inoxidável, totalmente selada e pode ser imersa em água por um período de tempo; O sistema de proteção considera plenamente a conveniência e a segurança da operação, e os acessórios são feitos da empresa americana COOPER ou produtos domésticos de alta qualidade com o mesmo desempenho; 6. A haste de operação é usada para operar o transformador subterrâneo, que tem o mesmo modo de operação que o transformador combinado;

7. Considerando plenamente a particularidade das condições de dissipação de calor, o transformador adota baixa perda e design de baixa temperatura; Protecção de entrada à prova d'água e medidas de drenagem automática são instaladas na adega do transformador.

Estrutura do produto

Os transformadores subterrâneos são geralmente instalados em poços construídos com concreto, que não ocupa espaço de superfície, e os poços de revestimento de alta tensão e as extremidades de baixa tensão são instaladas em transformadores subterrâneos e tampas de caixa.

Fusíveis, paradores plug-in, válvulas de liberação de pressão, esses acessórios podem ser observados e operados no solo.

O tanque é feito de aço inoxidável (ou usando medidas técnicas anti-corrosião de placa de aço de alta qualidade), a estrutura totalmente selada e a caixa ao Longoo da estrutura soldada fechada para minimizar a área de vedação, que pode ser usada em

Operação segura a Longoo prazo no ambiente especial do solo.

O dispositivo de controle integrado do transformador combinado subterrâneo pode enviar sinais de comunicação para o mundo exterior através de RS485, Mloden com fio, GSM sem fio ou GPRS sem fio. Se você não usar nenhum

Quando a linha GPRS envia sinais de comunicação para o mundo exterior, os usuários só precisam fazer logon no site designado para monitorar os parâmetros da operação do transformador em tempo real.

Medidas de impermeabilização de transformadores subterrâneos

1. Considerações de impermeabilidade durante o projeto básico e produção

Top: Os orifícios de ventilação têm capacidades efetivas à prova de chuva e à prova d'água;

Lado: O tratamento de superfície no lado oposto da superfície é feito de material de concreto impermeável, de modo que a infiltração de água não possa entrar do lado do poço.

Abaixo: A base de concreto impermeável para a instalação do transformador subterrâneo é 300 mm mais alta do que o fundo do poço, e a água que geralmente flui do solo para o poço flui para um anel abaixo da base.

Na estrada, ele não será encharcado no transformador subterrâneo.

2. A parte inferior da fundação é colocada com cascalhos de areia livres de água, e a água pode penetrar no solo relativamente rapidamente.

3. O transformador subterrâneo pode operar abaixo de 0,5 m na água por um certo período de tempo, o que pode resistir a desastres de inundação e melhorar efetivamente a confiabilidade do sistema de fornecimento de energia. Para os transformadores subterrâneos

Recomenda-se verificar o acúmulo de água no poço após inundações, Longoos períodos de chuva forte e estação chuvosa.

Medidas para o controle do aumento de temperatura de transformadores subterrâneos

Para o controle do aumento de temperatura dos transformadores subterrâneos, pode ser garantido pelos seguintes quatro aspectos::

1. O projeto de baixo aumento de temperatura do transformador, a temperatura superior do óleo é controlada a cerca de 45K, que é muito menor do que o 60K estipulado pelo padrão nacional, e a ideia de projeto é:

1. A carga de calor é diretamente proporcional à perda, e as matérias-primas usadas no transformador subterrâneo projetado e produzido pela nossa empresa são produtos de baixa perda, em comparação com GB6451 - 1999.

30% menor perda de carga sem carga e 15% menor perda de carga; Em comparação com a série 9, o consumo de gancho sem carga é 20% menor, portanto, a carga térmica é baixa.

2. O óleo do transformador de alquil nafténico é usado, o que pode fazer com que o meio de óleo fluia livremente a temperatura extremamente baixa sem adicionar aditivos, e suas boas características de viscosidade e tempo o fazem subir à temperatura.

Em altas velocidades, o fluxo de óleo é acelerado, garantindo que o produto tenha uma boa capacidade de dissipação de calor.

2. Estrutura da caixa

A dissipação de calor da parede do tanque de um transformador subterrâneo depende principalmente da radiação. O calor é sempre irradiado sob a forma de ondas do elemento de aquecimento para o meio circundante com uma temperatura mais baixa. A energia da radiação depende da temperatura

grau, a forma do elemento de aquecimento e a cor da sua superfície. Portanto, os transformadores subterrâneos usam tanques de combustível planos e dissipadores de calor planos para aumentar a radiação.

3. Tratamento de superfície;

Como o corpo do transformador subterrâneo é instalado sob a superfície fria, um processo especial de tratamento de superfície é usado para garantir que ele tenha boa capacidade de radiação de calor e forte resistência à corrosão.

Capacidade.

4. Produção básica

A dissipação de calor entre a fundação e o mundo exterior depende da condução de calor e da convecção de ar, e aberturas de ventilação e defletores de ar podem ser instalados no topo da fundação para melhorar a circulação de ar.

Parâmetros de desempenho
