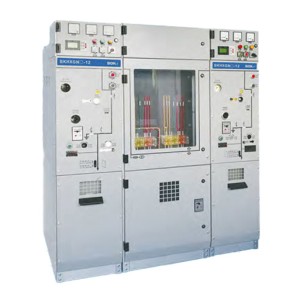

Nós apresentaremos o desempenho, métodos de operação seguros e parâmetros técnicos do aparelho de comutação de média tensão BKHB - 12
Substitua o gabinete de rede do anel do interruptor de carga SF6.
Gabinete Circuit Breaker
projeto | Unidade | parâmetro | ||
Voltagem nominal | kV | 12 | ||
Frequência Rated | em Hz | 50 | ||
Nível de isolamento nominal | Frequência de potência 1min resistir a tensão | oposto ao solo e à fase | kV | 42 |
Fratura de isolamento | kV | 48 | ||
Relâmpago Resiste à Tensão (Pico) | oposto ao solo e à fase | kV | 75 | |
Fratura de isolamento | kV | 85 | ||
Frequência de potência de 1min resistir a tensão para auxiliares / control loops (a terra) | kV | 2 | ||
Classificação atual | A | 630 | ||
Corrente de resistência de curto prazo (RMS) | Loop principal / interruptor de terra | kA | 25 / 4s | |
Loop de conexão terra | kA | 21,7 / 4s | ||
Peak Resist Current (em inglês) | Loop principal / interruptor de terra | kA | 63 | |
Loop de conexão terra | kA | 54.5 | ||
Corrente de interrupção de curto-circuito e frequência | kA / vezes | 25/30 | ||
Corrente de fechamento de curto-circuito nominal (pico) | kA | 63 | ||
Carregamento de cabo classificado quebrando corrente | A | 25 | ||
A sequência de operação nominal do disjuntor | O - 0,3s - CO - 180s - CO | |||
Vida mecânica | Disjuntor / interruptor de desconexão | Times | 10000/3000 | |
Nível de proteção | Gabinete selado | IP67 | ||
Switchgear Housing (em inglês) | IP4X | |||
Pressão de gás | Nível de enchimento de gás nominal (20 ° C, pressão de calibração) | Mpa | 0.02 | |
Nível mínimo de enchimento de gás (21 ° C, pressão de gauge) | Mpa | 0 | ||
Desempenho Sealing | Taxa de vazamento anual | % / ano | ≤0.05 | |
Load Switchgear (em inglês)
projeto | Unidade | parâmetro | ||
Voltagem nominal | kV | 12 | ||
Frequência Rated | em Hz | 50 | ||
Nível de isolamento nominal | Frequência de potência 1min resistir a tensão | oposto ao solo e à fase | kV | 42 |
Fratura de isolamento | kV | 48 | ||
Relâmpago Resiste à Tensão (Pico) | oposto ao solo e à fase | kV | 75 | |
Fratura de isolamento | kV | 85 | ||
Frequência de potência de 1 min resistir a tensão (a terra) para loops auxiliares / de controle | kV | 2 | ||
Classificação atual | A | 630 | ||
Corrente de resistência de curto prazo (RMS) | Loop principal / interruptor de terra | kA | 25 / 4s | |
Loop de conexão terra | kA | 21,7 / 4s | ||
Peak Resist Current (em inglês) | Loop principal / interruptor de terra | kA | 63 | |
Loop de conexão terra | kA | 54.5 | ||
Corrente de fechamento de curto-circuito nominal (pico) | Load switch / interruptor de terra | kA | 63 | |
Classificação de carga ativa corrente de quebra | A | 630 | ||
Classificação de circuito fechado quebra corrente | A | 630 | ||
5% de carga ativa nominal quebra corrente | A | 31.5 | ||
Carregamento de cabo classificado quebrando corrente | A | 10 | ||
O número de quebras de carga ativa nominal | Times | 100 | ||
Interrupção atual de falha no solo | A / Times | 31.5/10 | ||
A corrente de carregamento da linha e do cabo é interrompida sob a condição de falha no solo | A / Times | 17.4/10 | ||
Vida mecânica | Disjuntor / interruptor de desconexão | Times | 10000/3000 | |
Nível de proteção | Gabinete selado | - | IP67 | |
Switchgear Housing (em inglês) | - | IP4X | ||
Pressão de gás | Nível de enchimento de gás nominal (20 ° C, pressão de calibração) | Mpa | 0.02 | |
Nível funcional mínimo de gás (20 ° C, pressão de calibração) | Mpa | 0 | ||
Desempenho Sealing | Taxa de vazamento anual | % / ano | ≤0.05 | |
Padrões de implementação do gabinete de gás de proteção ambiental
GB / T1022 Requisitos técnicos comuns para equipamentos de comutação e controle de alta tensão
GB / T39063640,5 kV AC metal fechado comutador e equipamento de controle
GB / T1985 Interruptor de desconexão AC de alta tensão e interruptor de aterramento
GB / T38043.6-40.5kV Interruptor de carga de alta tensão AC
GB / T1984 Disjuntor de Circuito AC de Alta Voltagem
GB / T4208 Código IP de nível de proteção do gabinete
GB / T7354 Medição de descarga parcial
GB / T311.1 Isolamento e acessórios Parte 1: Definições, princípios e regras
Condições normais de uso dos gabinetes de gás
Alta temperatura: 45 graus Celsius;
Temperatura baixa: -25 graus Celsius:
Alta temperatura: (média de 24 horas) 35 graus Celsius;
Grande umidade relativa média (24 horas): ≤ 95%;
Altitude: ≤ 1500 metros:
Capacidade sísmica: 8 graus:
Nível de proteção: vedação do corpo vivo IP67, concha do Switchgear em IP4X;
O ar circundante não deve ser poluído significativamente por gases combustíveis corrosivos, vapor de água, etc.
Quando usado em condições ambientais normais que excedem as disposições do GB / T3906, o usuário e a nossa empresa devem negociar.
Estrutura do produto
Descrição de anotação de gabinete de rede de anel:

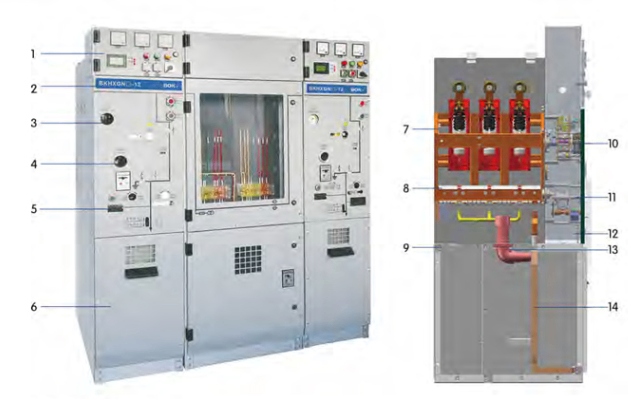

1. Sala de Instrumentos de Baixa Pressão 2. Eyebrow 3 (em inglês) Sala de Operação 4. Simplificação de observação
5. Display ao vivo 6. Sala de Cable 7. Disjuntor de vácuo / interruptor de carga
8. Interruptor de isolamento / aterramento de três estações 9. Dispositivos de alívio de pressão 10. Mecanismo de switch
11. Mecanismo de 3 estações 12. Mecanismo de intertravamento de cinco provas 13. Linha de entrada e saída através da caixa de parede 14. Busbar de aterramento
Plano de configuração de gabinete de gás de proteção ambiental 1
CL 650 mm ◆ Equipamento básico ♦ Interruptor de carga ◇ interruptor de desconexão de duas estações ◇ Display ao vivo Busbar padrão ◇ manipulação operacional Bus de contato | Acessórios opcionais ◇ Mecanismo de operação elétrica Instrumento de exibição digital ◇ fonte de alimentação DC Bloqueio eletromagnético Instrumento de ponteiro Interlocking mecânico 3 em 2 ◇ Monitoramento on-line de paralisadores de relâmpagos câmara de baixa pressão Instrumento de exibição digital Assento levantado | Proteção passiva Assento levantado Módulo de retificação câmara de baixa pressão Interlocking mecânico 2 em 1 Arrestadores Surge ◇ fonte de alimentação DC (12h-24Ah) Instrumento de ponteiro Bloqueio eletromagnético |  |
PTC 500mm ◆ Equipamento básico Load switch (em inglês) ◇ Interruptor de desconexão de três estações ◇ Display ao vivo Busbar padrão ◇ manipulação operacional ◆ Transformador de tensão ◇ PT tubo de torrefação ◇ Plug de cabo tipo cotovelo (incluindo cabo) | ◆ Acessórios opcionais ◇ Mecanismo de câmera elétrica ◇ Instrumento de exibição digital ◇ Fonte de alimentação DC Bloqueio eletromagnético Instrumento de ponteiro Interlocking mecânico 3 em 2 ◇ Monitoramento on-line de paralisadores de relâmpagos câmara de baixa pressão Instrumento de exibição digital Assento levantado | Proteção passiva Assento levantado Bloco de oliva câmara de baixa pressão Interlocking mecânico 2 em 1 Arrestadores Surge ◇ fonte de alimentação DC 112h - 24Ah) Instrumento de ponteiro Bloqueio eletromagnético |  |
| PT 500mm ◆ Equipamento básico ◇ Interruptor de desconexão de três estações ◇ Display ao vivo Linha padrão de campo ◇ manipulação operacional Transformador de tensão ◇ PT tubo de torrefação ◇ Plug de cabo tipo cotovelo (incluindo cabo) | Acessórios opcionais ◇ Mecanismo de operação elétrica Instrumento de exibição digital ◇ fonte de alimentação DC Bloqueio eletromagnético Instrumento de ponteiro Interlock mecânico 3 em 2 0 ◇ Monitoramento on-line de paralisadores de relâmpagos câmara de baixa pressão Instrumento de exibição digital Assento levantado | Proteção passiva Assento levantado Módulo de retificação câmara de baixa pressão Interlocking mecânico 2 em 1 Arrestadores Surge ◇ fonte de alimentação DC 112h - 24Ah) Instrumento de ponteiro Bloqueio eletromagnético |  |
PT 500mm ◆ Equipamento básico ◇ Display ao vivo Busbar padrão Transformador de tensão ◇ PT tubo de torrefação ◇ Plug de cabo tipo cotovelo (incluindo cabo) | ◆ Acessórios opcionais ◇ Mecanismo de câmera elétrica Instrumento de exibição digital ◇ fonte de alimentação DC Bloqueio eletromagnético Instrumento de ponteiro Interlocking mecânico 3 em 2 ◇ Monitoramento on-line de paralisadores de relâmpagos câmara de baixa pressão Instrumento de exibição digital Assento levantado | Proteção passiva Assento levantado Módulo de retificação câmara de baixa pressão Interlocking mecânico 2 em 1 ◇ Siga o dispositivo Thunder ◇ fonte de alimentação DC 112h - 24Ah) Instrumento de ponteiro Bloqueio eletromagnético |  |
PTS 500mm ◆ Equipamento básico Transformadores de Voltagem PT o tubos fundidos ◇ Plug de cabo tipo cotovelo (incluindo cabo) | Acessórios opcionais Arrestamento ◇ Monitoramento on-line de paralisadores de relâmpagos ◇ fonte de alimentação DC 112h - 24Ah) câmara de baixa pressão Instrumento Q Pointer Instrumento de exibição digital Bloqueio elétrico Assento levantado |  |
M 650 mm ◆ Equipamento básico 0 Display ao vivo Líneas de campo longas e curtas ◇ Transporte de ônibus Transformador de tensão Q ◇ tubo de torrefação FT Caixa de medição Transformador de tensão (fornecimento de eletricidade) Nota: Se a frente do PT estiver equipada com um interruptor de desconexão formal, o tamanho da largura do gabinete precisa ser alterado para 1000 mm, e as outras dimensões permanecem inalteradas. | ◆ Acessórios opcionais câmara de baixa pressão Instrumento de ponteiro Instrumento de exibição digital Bloqueio eletromagnético Assento levantado ◇ Controlador de temperatura e temperatura |  |
Esquema de configuração de gabinete de gás de proteção ambiental 2
C 420 mm ◆ Equipamento básico ◇ Interruptor de desconexão de três estações 0 Display ao vivo Linha padrão de campo ◇ manipulação operacional Load Switch (em inglês) | ◆ Acessórios opcionais ◇ Mecanismo de operação elétrica Arrestadores Surge ♦ Seguro abrangente Instrumento de exibição digital ◇ fonte de alimentação DC Bloqueio magnético Transformador de sequência zero ◇ Indicador de falhas (com medição de temperatura) Instrumento de ponteiro Interlocking mecânico 3 em 2 Cable Attachment (em inglês) | ◇ Monitoramento on-line de paralisadores de relâmpagos Proteção passiva Assento levantado Módulo de retificação ◇ Core tipo transformador de corrente ◇ Indicador de falha EKL - 4 Q Câmara de baixa pressão Interlocking mecânico 2 em 1 ◇ Dispositivo de bloqueio de aterramento de linha de entrada |  |
V 420 mm ◆ Equipamento básico ◇ Interruptor de desconexão de três estações ◇ Display ao vivo Busbar padrão ◇ manipulação operacional Disjuntor de circuito Transformador de corrente | ◆ Acessórios opcionais ◇ Mecanismo de operação elétrica Arrestadores Surge ♦ Seguro abrangente Instrumento de exibição digital DC Drifting (em inglês) Bloqueio eletromagnético 0 Transformador de sequência zero ◇ Indicador de falhas (com medição de temperatura) Instrumento de ponteiro Interlocking mecânico 3 em 2 Cable Attachment (em inglês) | ◇ Monitoramento on-line de paralisadores de relâmpagos Proteção passiva Assento levantado Rectificador Crossbar ◇ Core tipo transformador de corrente ◇ Indicador de falha EKL - 4 câmara de baixa pressão Interlocking mecânico 2 em 1 ◇ Dispositivo de bloqueio de aterramento de linha de entrada |  |
V 650 mm ◆ Equipamento básico ◇ interruptor de desconexão de duas estações ◇ Display ao vivo Busbar padrão ◇ manipulação operacional Disjuntor de circuito Transformador de corrente Bus de contato | ◆ Acessórios opcionais ◇ Mecanismo de operação elétrica ♦ Seguro abrangente câmara de baixa pressão 0 Instrumento de ponteiro Instrumento de exibição digital Assento levantado Proteção passiva Módulo de retificação Bloqueio elétrico | Interlocking mecânico 2 em 1 Interlocking mecânico 3 em 2 ◇ fonte de alimentação DC |  |
Plano de configuração do gabinete de gás de proteção ambiental 3
Dl 420mm ◆ Equipamento básico ◇ Display ao vivo Busbar padrão | Acessórios opcionais Cable Attachment (em inglês) Arrestadores Surge ◇ Monitoramento on-line de paralisadores de relâmpagos Bloqueio elétrico Assento levantado ◇ Indicador de falha EKL - 4 ◇ Indicador de falhas (com medição de temperatura) |  |
Dl 420mm ◆ Equipamento básico ◇ Display ao vivo Busbar padrão ◇ manipulação operacional ◇ interruptor de desconexão de duas estações | ◆ Acessórios opcionais câmara de baixa pressão 2 - em - 1 Maple Interlock Interlocking mecânico 3 em 2 Bloqueio eletromagnético Assento levantado |  |
